Mach-O 加载时的动态链接

Mach-O 文件结构详解中分析了 Mach-O 的构成，介绍了部分 Segment 和 Section 的结构和其作用，相当于是静态分析。这篇文章将分析 Mach-O 加载时动态链接过程，加深自己的理解。

启动过程

iOS App 的启动过程大概分为这几个步骤：

1. 内核初始化部分，负责将 App 的 Mach-O Header 映射到内存中进行处理然后调用 dyld
2. dyld 负责将 App 处理为一个可以运行的状态，通过添加 DYLD_PRINT_STATISTICS 环境变量可以查看各个阶段，包括：
   • 加载 Mach-O 的依赖库。所依赖的库信息在 Mach-O 的 Load Commands 中可以看到
   • Fix-ups，地址修正。当所依赖的动态链接库加载完成后，它们彼此间独立，该阶段负责将它们绑定起来。其中 Fix-ups 包括两部分：
     1. Rebasing：将 App 可行文件中指向内部的指针进行指向修正
     2. Binding：修复 App 可执行文件中指向外部的指针
   • ObjC 环境配置。该阶段进行Class、Category的注册和SEL的分配。
   • initializer 。+load 在该阶段执行
3. 进入 main() 和 UIApplicationDelegate 回调状态执行阶段，展示自定义 UI

符号绑定（Binding）

Mach-O 加载时，符号分成了懒加载符号和非懒加载符号，非懒加载符号在 dyld 加载 Mach-O 时就会绑定真实地址；对于来自于系统动态链接库或者独立于 Main Execute Binary（Mach-O） 之外的懒加载符号，只在在它们第一次被调用时才会绑定真实地址，后续调用时将直接使用真实地址。

Demo 二进制 HelloWorld 中调用了来自于系统动态库的 NSLog，下面将通过该二进制及其源码来分析符号的绑定过程。

下面会先使用 MachOView 静态查看相关的 Section 和 Segment 静态分析，然后单步动态调试验证。

1. __TEXT,__stubs

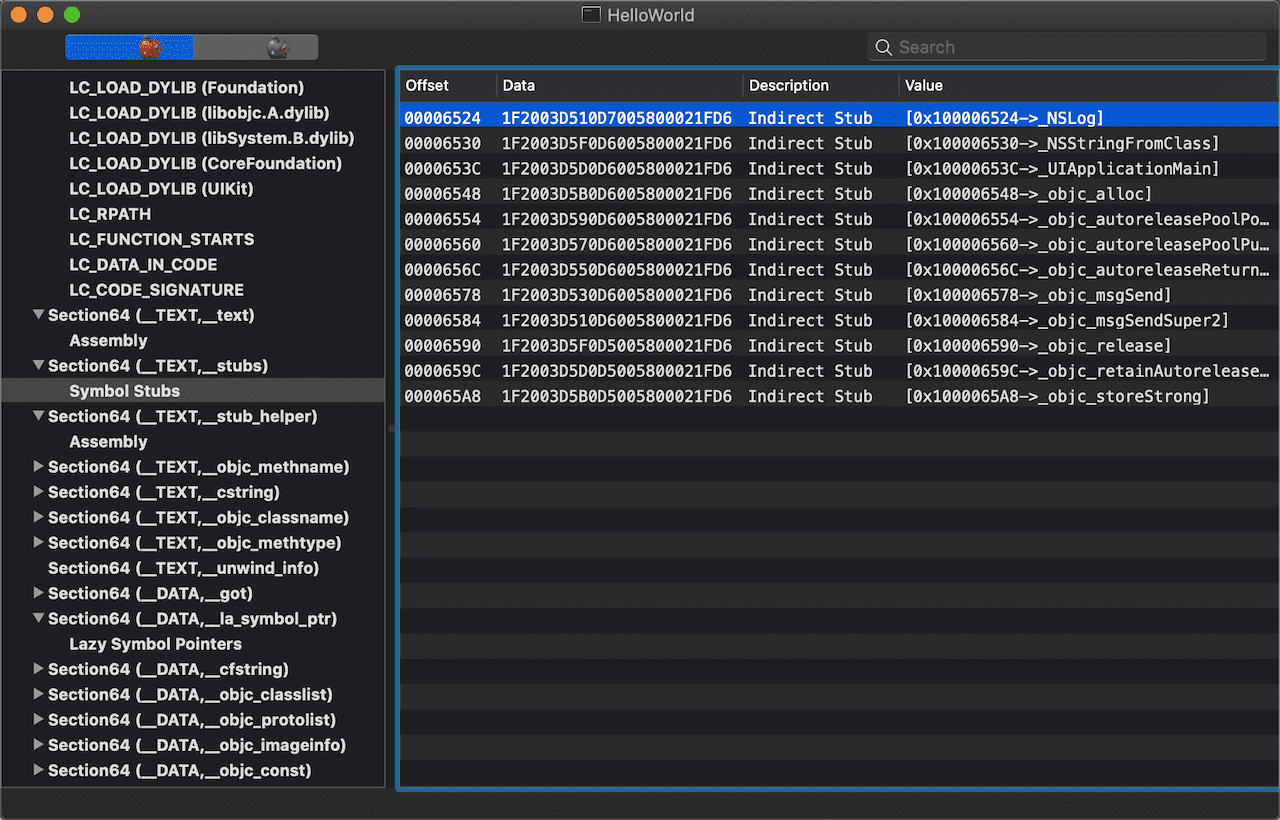

__TEXT 段存放的是代码指令，其中 __TEXT,__stubs 存放的是当前 Image（镜像） 外部符号的桩点。下图是 HelloWorld 的 __TEXT,__stubs 部分：

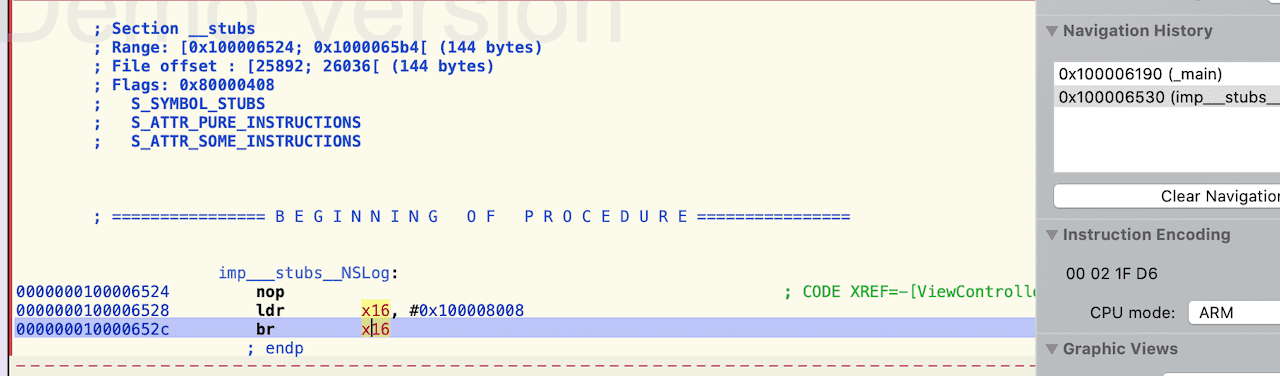

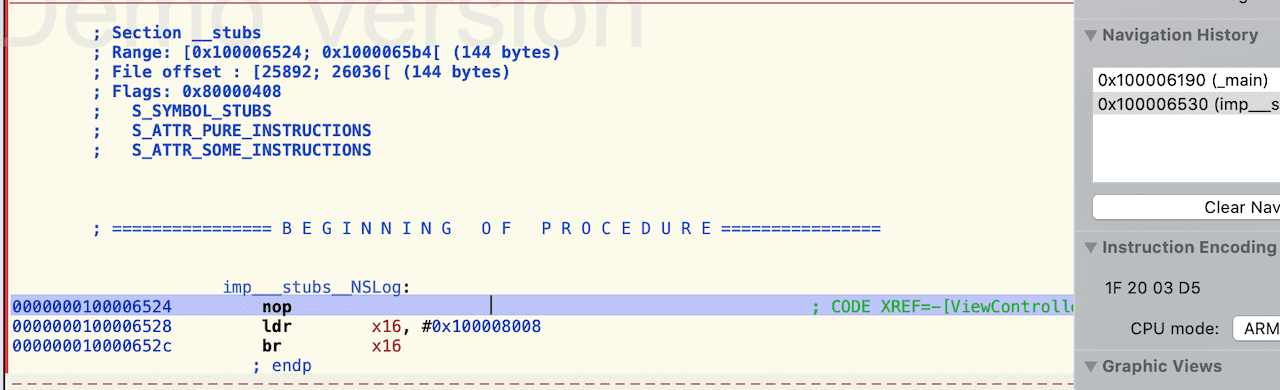

其中 Data 字段是机器码，可以按照 AArch64 指令集的编码规则^[1]翻译成汇编代码，使用 Hopper Disassembler 打开二进制（注意不要勾选 Mach-O AArch64 Options 的 Resolve Lazy Bindings 选项），定位到 NSLog：

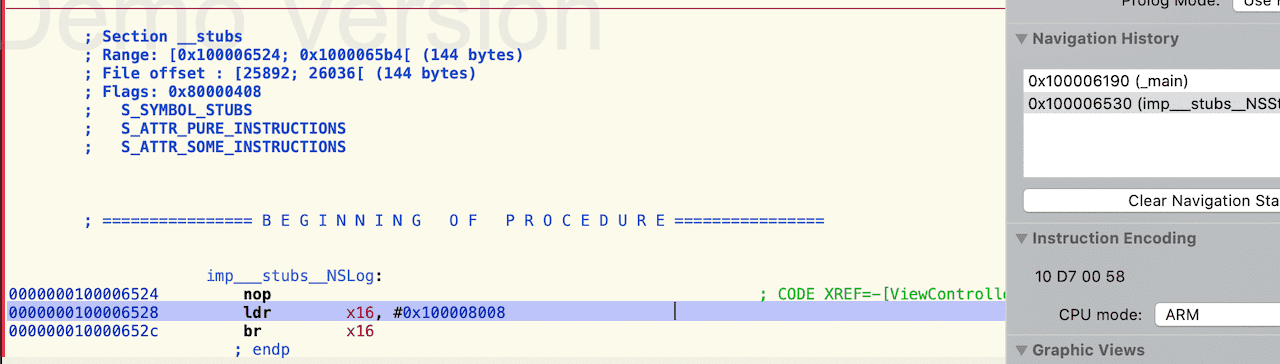

Hopper 右边 Instruction Encoding 区域的 16 进制串对应当前选中的汇编命令，三条命令组合起来的 16 进制串 1F2003D510D7005800021FD6 刚好就是 MachOView 中 NSLog 的 Data 值。这三行指令让跳转到 0x100008008 去执行，0x100008008 减去 VM((LC_SEGMENT_64),__PAGEZERO.VMSize) 的初始偏移值：0x100000000(4294967296) ，得到 0x000008008，它对应 Mach-O 中 __DATA.__la_symbol_ptr 的起始位置。

由于 __TEXT 是只读的，为了能够在 Mach-O 经过了 ASLR 和 PIE 后仍然能够正确地定位外部符号的地址，完成动态链接，__TEXT,__stubs 充当了跳板作用，当有人要调用 stub 符号时，它便将调用流程转向了一个可写区域 __DATA.__la_symbol_ptr，而该区域将存放真正的符号地址

2. __DATA.__la_symbol_ptr

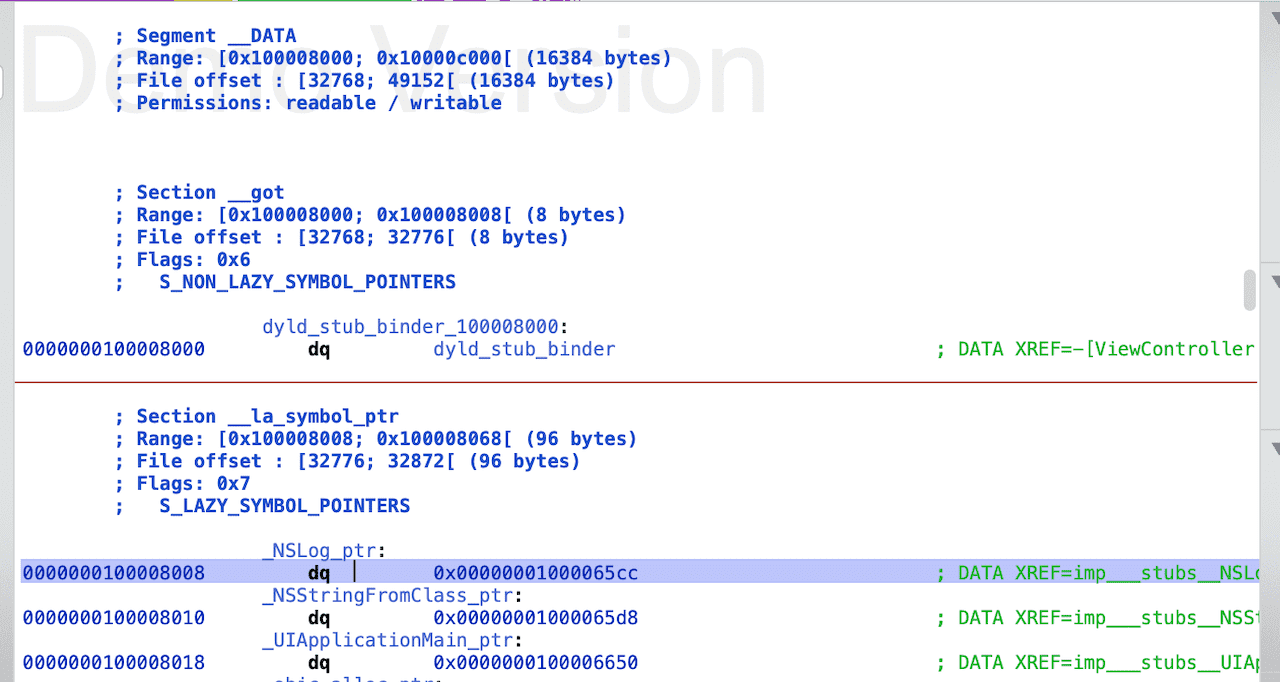

__la_symbol_ptr 存放 lazy-binding 的函数指针信息，在 Hopper 中双击 NSLog 的地址 0x100008008，将会跳转到：

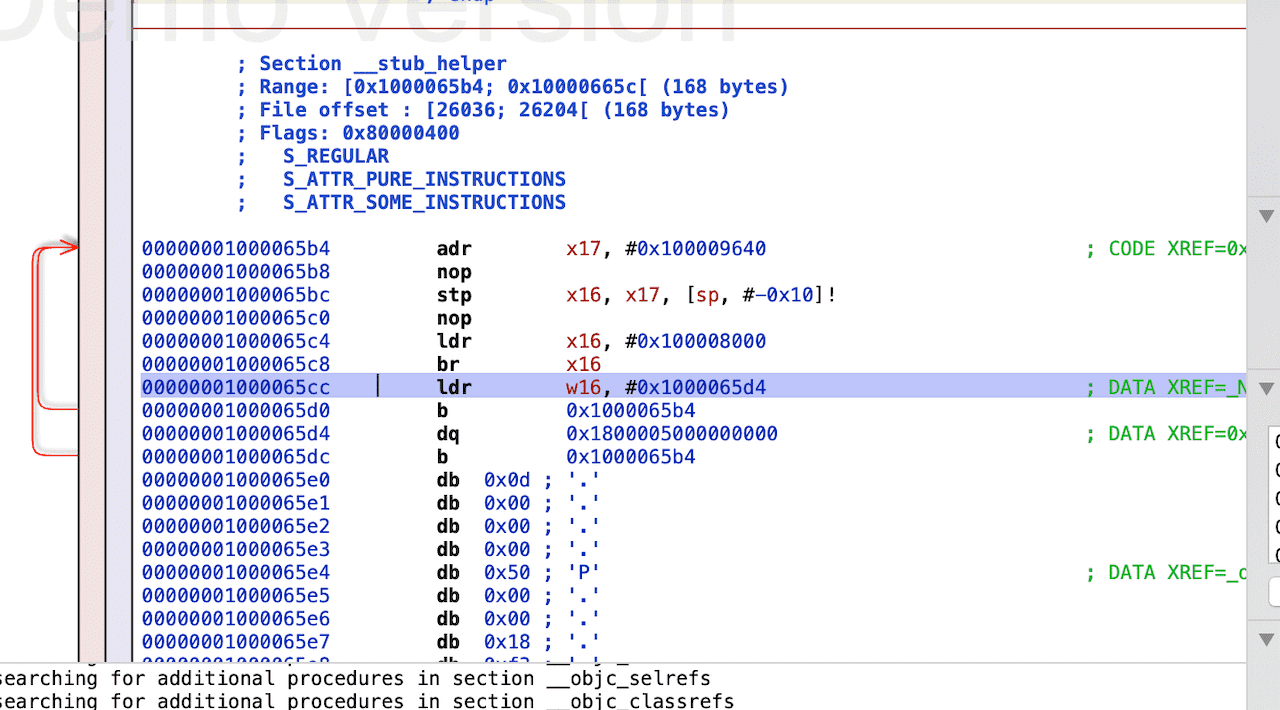

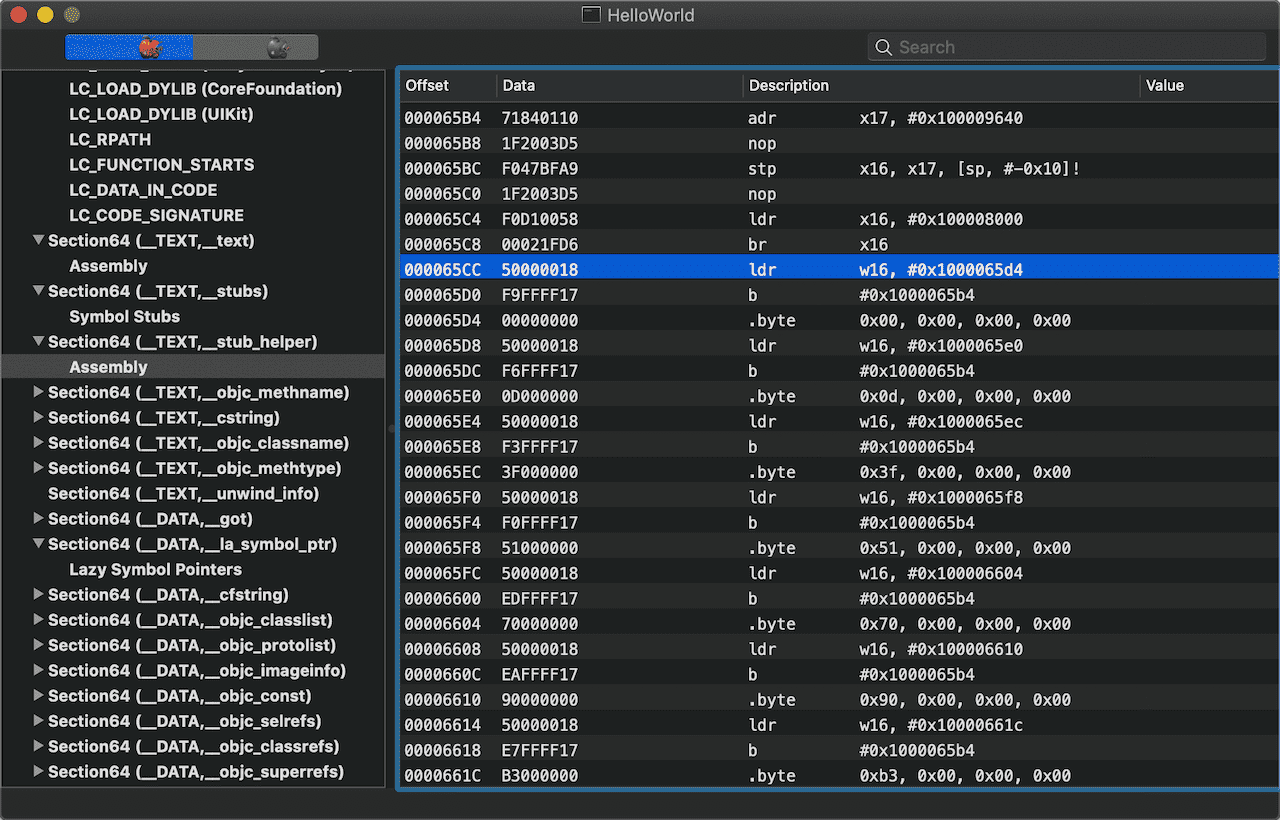

是一个交叉引用地址，指向 0x00000001000065cc，而该地址落在 __TEXT.__stub_helper 中，且该处的 Data 为 50000018：

对应的汇编代码会将流程转向 __TEXT.__stub_helper 的头部

3. __TEXT.__stub_helper

__TEXT.__stub_helper 区域是一段汇编代码，这段代码不仅会找到要调用符号真正的地址并跳转到地址执行，而且会将该地址写回对应的 __DATA.__la_symbol_ptr，实现“缓存”。

NSLog 的绑定过程

• 新建一个 demo ，主要代码如下：

  - (void)viewDidLoad {
    [super viewDidLoad];
    // Do any additional setup after loading the view.
    NSLog(@"1");
    NSLog(@"2");
  }

  在两个 NSLog 处分别下断点，设置 Debug Workflow 为 Always Show Disassembly，然后选择 arm64 真机运行，如图：

  Xcode 提示当前位置为 symbol stub for NSLog
• 得到 ALSR 偏移：0x102ea0000

  (lldb) image list HelloWorld
    [  0] 1F21C492-D5E8-3B0B-B239-E0E691E7D64F 0x0000000102ea0000 /Users/chenzheng/Library/Developer/Xcode/DerivedData/MachOExploration-gyejyvbqloguepctiipvnexsjqsv/Build/Products/Debug-iphoneos/HelloWorld.app/HelloWorld

• 执行 lldb step into 命令stepi，如下：

  HelloWorld`NSLog:
  ->  0x102ea6568 <+0>: nop
      0x102ea656c <+4>: ldr    x16, #0x1a9c   ; (void *)0x0000000102ea6610
      0x102ea6570 <+8>: br     x16

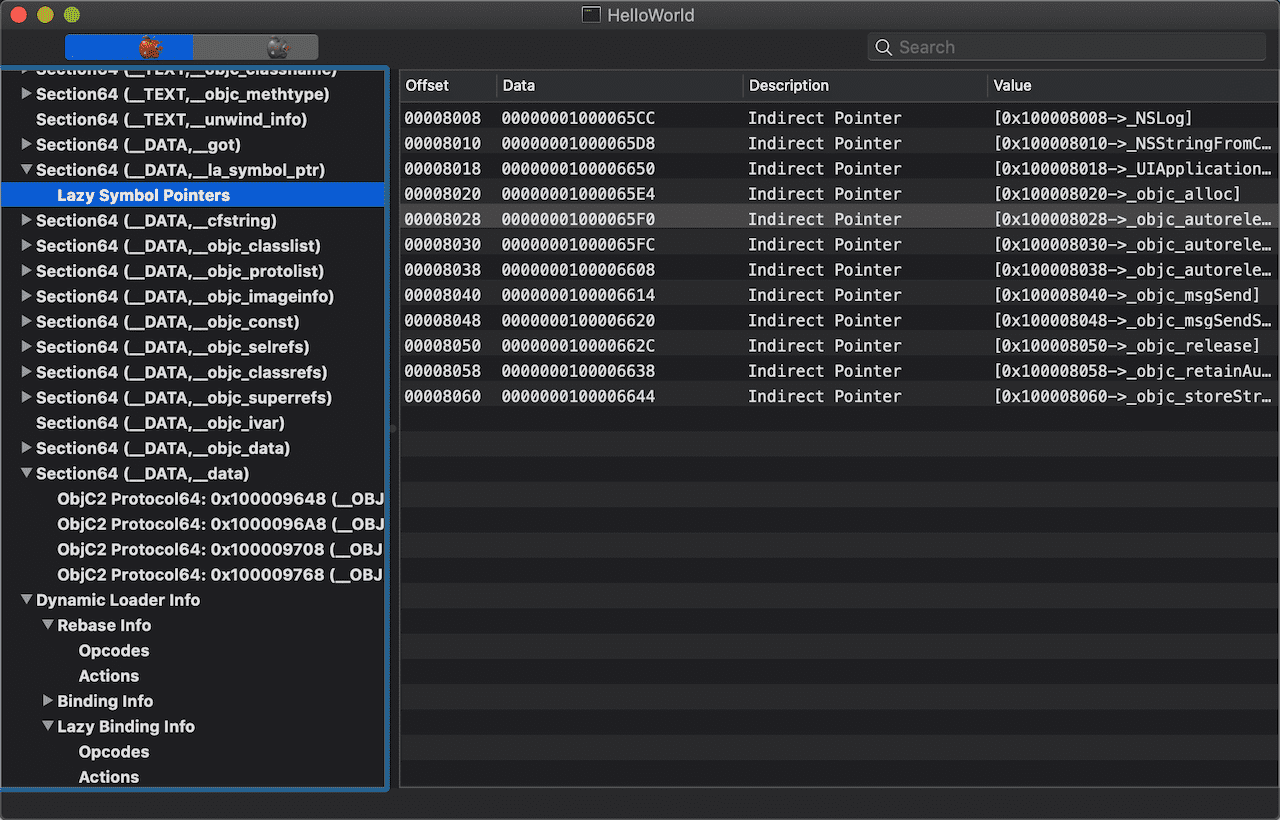

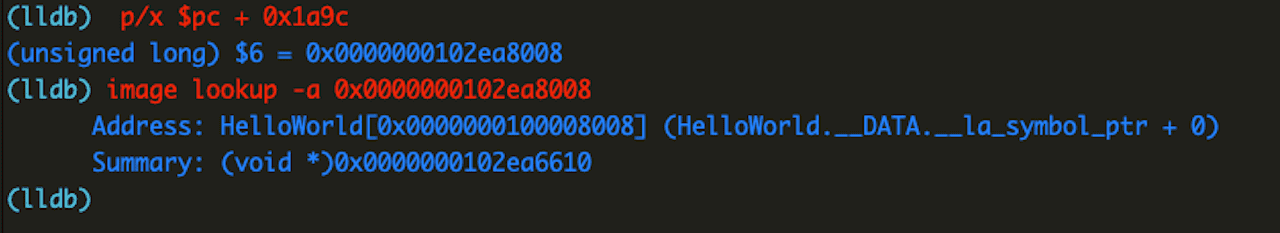

  按住 Control 键点 Step Over 达到 ldr 所在行，该行取 (pc + 0x1a9c) 处的地址（经过计算为 0x0000000102ea8008），存入 x16，该地址指向 __DATA.__la_symbol_ptr 中偏移为 0x0 的位置，由 MachOView 可知该处即是 _NSLog 的位置，对应，如下图：


  真实地址的所在

  • 在 0x0000000102ea6610 处下断点:br set -a 0x0000000102ea6610，然后继续执行，如下：

    ->  0x102ea6610: ldr    w16, 0x102ea6618
      0x102ea6614: b      0x102ea65f8
      0x102ea6618: udf    #0x0
      0x102ea661c: ldr    w16, 0x102ea6624
      0x102ea6620: b      0x102ea65f8
      0x102ea6624: udf    #0xd
      0x102ea6628: ldr    w16, 0x102ea6630
      0x102ea662c: b      0x102ea65f8

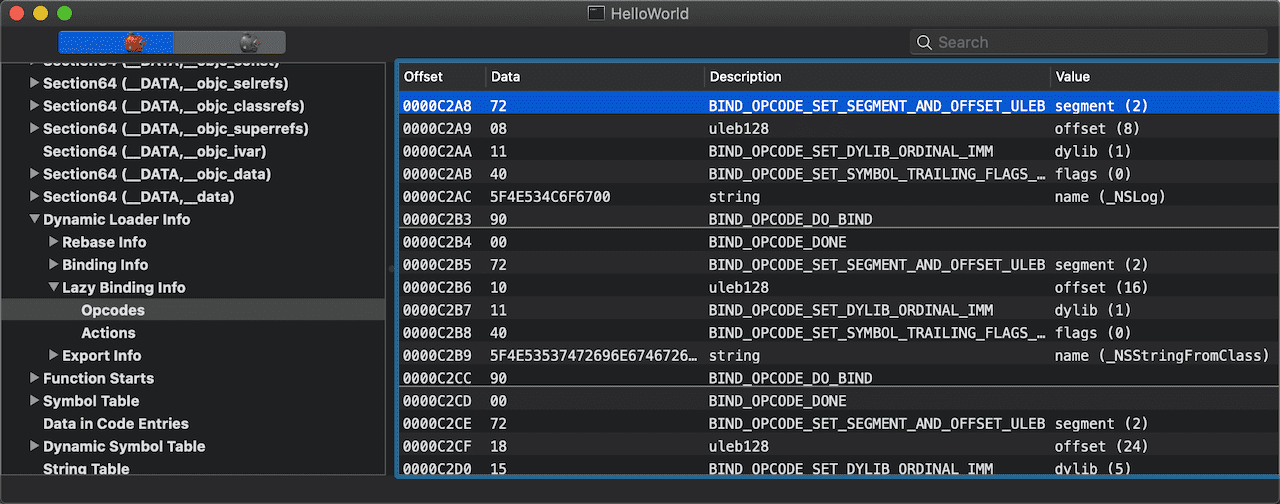

    结合第一行和第三行，0x102ea6610 处的 ldr 指令实际是取文件 0x6618 处指示的立即数 0x00000000 存入 x16 中，这个 0x00000000 是一个偏移值，描述的是距离Dynamic Loader Info 中 Lazy Binding Info 起始地址的偏移，从下图可以看出，偏移后位置为 0x0000c2a8 + 0x00000000

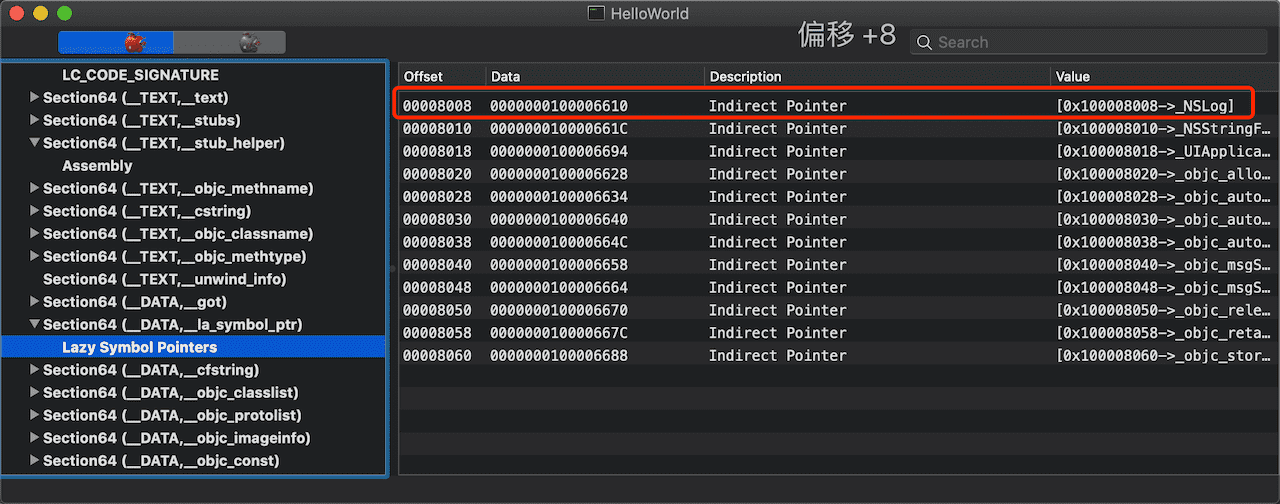

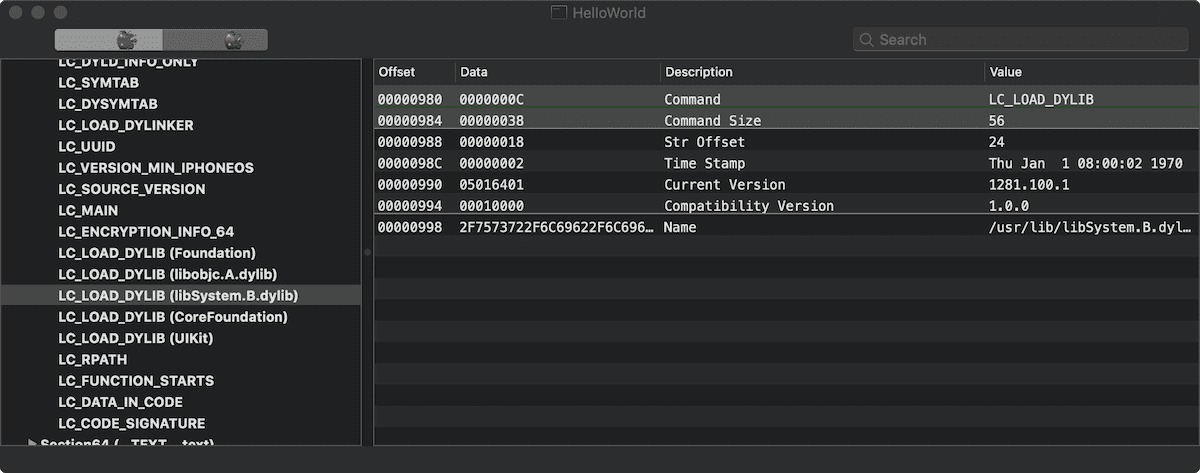

    其中 dylib(1) 表示该符号处于当前文件第三个 LC_LOAD_DYLIB 中，即 libSystem.B.dylib 中；segment(2) 和 offset(8) 表示将找到的真实地址写入当前文件架构的第 2 个 segment 偏移为 8 的地方。从 MachOView 中可以看到，第二个 segment 即为 __DATA，偏移 8 的位置刚好是 _NSLog 的符号






• 绑定与执行
  设置断点 br set -a 0x102ea65f8 继续执行，如下：

  0x102ea65f8: adr    x17, #0x2fb8  ; _dyld_private
  0x102ea65fc: nop
  0x102ea6600: stp    x16, x17, [sp, #-0x10]!
  0x102ea6604: nop
  0x102ea6608: ldr    x16, #0x19f8  ; (void *)0x00000001b51bc80c: dyld_stub_binder
  0x102ea660c: br     x16
  0x102ea6610: ldr    w16, 0x102ea6618
  0x102ea6614: b      0x102ea65f8

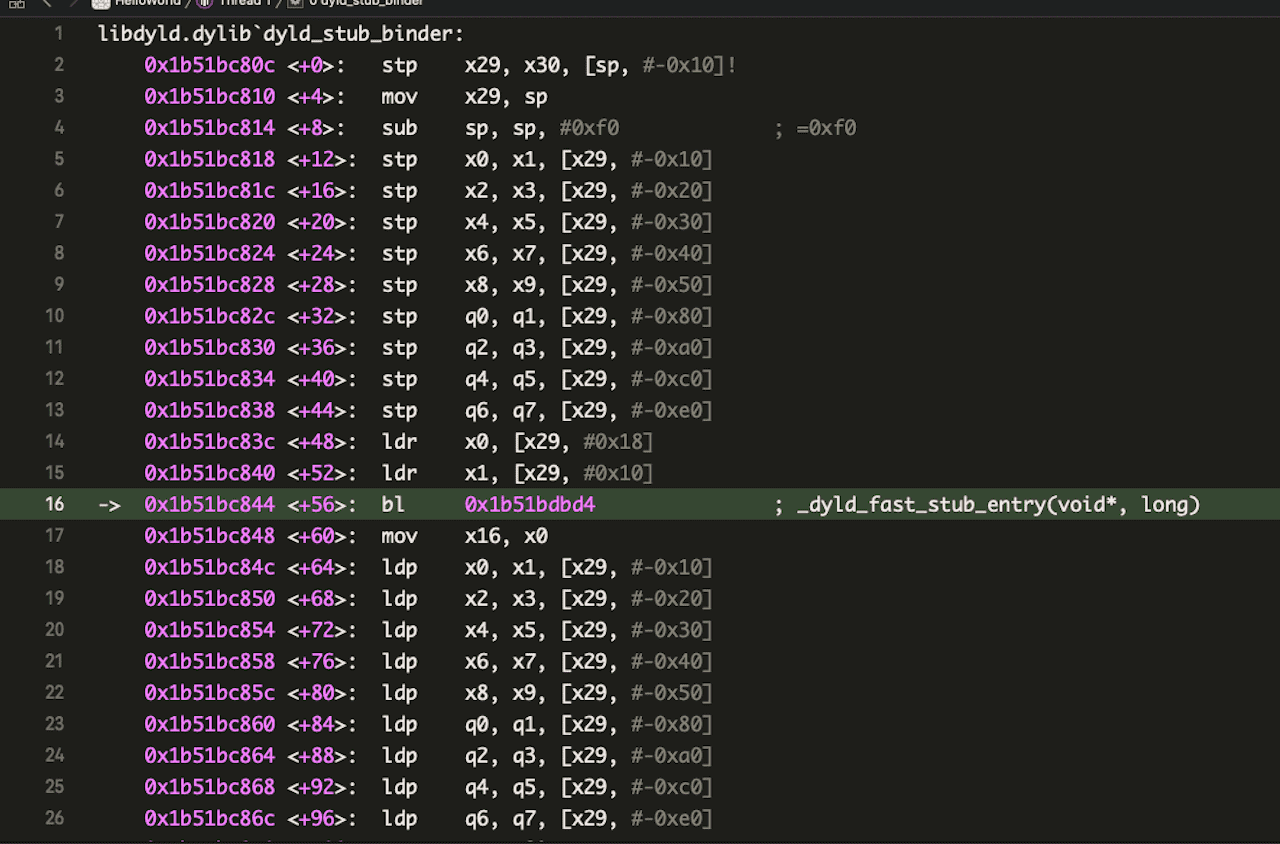

  dyld_stub_binder 和真实地址查找有关，在此处下断点：br set -a 0x00000001b51bc80c 后继续执行，进入到 dyld 内部，单步执行到 _dyld_fast_stub_entry 所在行，如图：


  在这一行的前两行:

  0x1b51bc83c <+48>:  ldr x0, [x29, #0x18]
  0x1b51bc840 <+52>:  ldr x1, [x29, #0x10]

  将 x29 分别偏移 0x18 和 0x10 处的地址对应的值取出来放到 x0、x1，作为参数传给了 _dyld_fast_stub_entry，_dyld_fast_stub_entry 中将完成符号地址的查找。x1 中就是上述提到的偏移量, 而 x0 是一个_dyld_private指针:

  (lldb) register read x1
        x1 = 0x0000000000000000
  (lldb) register read x0
        x0 = 0x0000000102ea95b0  _dyld_private

• _dyld_fast_stub_entry
  这是 dyld 中的一个函数，我们下载一套和系统中正在使用的 dyld 最接近的源码，尝试分析其功能。
  在 lldb 中执行 image list dyld，得到 dyld 的路径/Users/chenzheng/Library/Developer/Xcode/iOS DeviceSupport/12.4 (16G77)/Symbols/usr/lib/dyld，将其拖入到 MachOView 中，定位到 LC_SOURCE_VERSION，看到 Version 为 650.3.4，可惜 dyld 源码页面并没有找到匹配的版本，所以下载了 655 版本。打开 dyld 工程后定位到 _dyld_fast_stub_entry:

  #if __i386__ || __x86_64__ || __arm__ || __arm64__
  __attribute__((visibility("hidden")))
  void* _dyld_fast_stub_entry(void* loadercache, long lazyinfo)
  {
    DYLD_NO_LOCK_THIS_BLOCK;
      static void* (*p)(void*, long) = NULL;

    if(p == NULL)
        // 如果缓存位置为空，从全局的 `函数名-函数指针` 数组中找到对应的
        // 函数指针 ((void*)dyld::fastBindLazySymbol)，然后将形参透传过去并执行
        // 然后返回执行的结果，此结果应该就是符号对应的真实地址
        _dyld_func_lookup("__dyld_fast_stub_entry", (void**)&p);
    return p(loadercache, lazyinfo);
  }
  #endif

  好奇一下 dyld::fastBindLazySymbol 的实现：

  uintptr_t fastBindLazySymbol(ImageLoader** imageLoaderCache, \
   uintptr_t lazyBindingInfoOffset)
  {
    uintptr_t result = 0;
    // get image
    if ( *imageLoaderCache == NULL ) {
      // save in cache
      *imageLoaderCache = dyld::findMappedRange((uintptr_t)imageLoaderCache);
      if ( *imageLoaderCache == NULL ) {
  #if SUPPORT_ACCELERATE_TABLES
      if ( sAllCacheImagesProxy != NULL ) {
        const mach_header* mh;
        const char* path;
        unsigned index;
        if ( sAllCacheImagesProxy->addressInCache(imageLoaderCache, &mh, \
          &path, &index) ) {
          result = sAllCacheImagesProxy->bindLazy(lazyBindingInfoOffset, \
           gLinkContext, mh, index);
          if ( result == 0 ) {
            halt("dyld: lazy symbol binding failed for image in dyld shared\n");
          }
          return result;
        }
      }
  #endif
        const char* message = "fast lazy binding from unknown image";
        dyld::log("dyld: %s\n", message);
        halt(message);
      }
    }

    // bind lazy pointer and return it
    try {
      result = (*imageLoaderCache)->doBindFastLazySymbol( \
              (uint32_t)lazyBindingInfoOffset, gLinkContext, \
              (dyld::gLibSystemHelpers != NULL) ? \
              dyld::gLibSystemHelpers->acquireGlobalDyldLock : NULL,
  						(dyld::gLibSystemHelpers != NULL) ? \
                dyld::gLibSystemHelpers->releaseGlobalDyldLock : NULL);
    }
    catch (const char* message) {
      dyld::log("dyld: lazy symbol binding failed: %s\n", message);
      halt(message);
    }

    // return target address to glue which jumps to it with real parameters restored
    return result;
  }

  大致是根据传入的 lazyBindingInfoOffset 和 gLinkContext 找到真实的地址，然后返回。

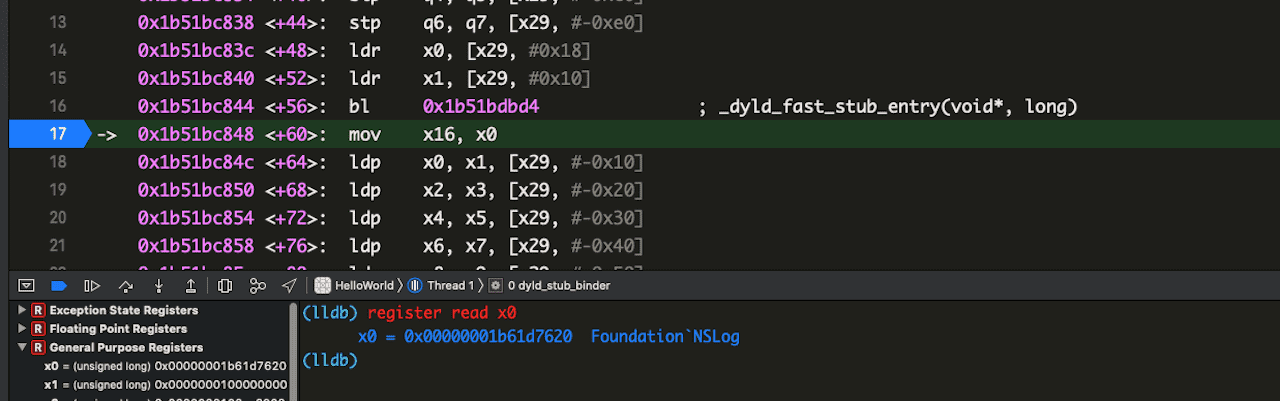

• 再单步一次执行完 _dyld_fast_stub_entry，得到其返回值（存在在x0中），打印 x0 ，得到的 0x00000001b61d7620 正是 NSLog 在 Foundation 框架中的地址：


• 第二次执行
  单步执行，应该会停在第二个 NSLog 的地方：

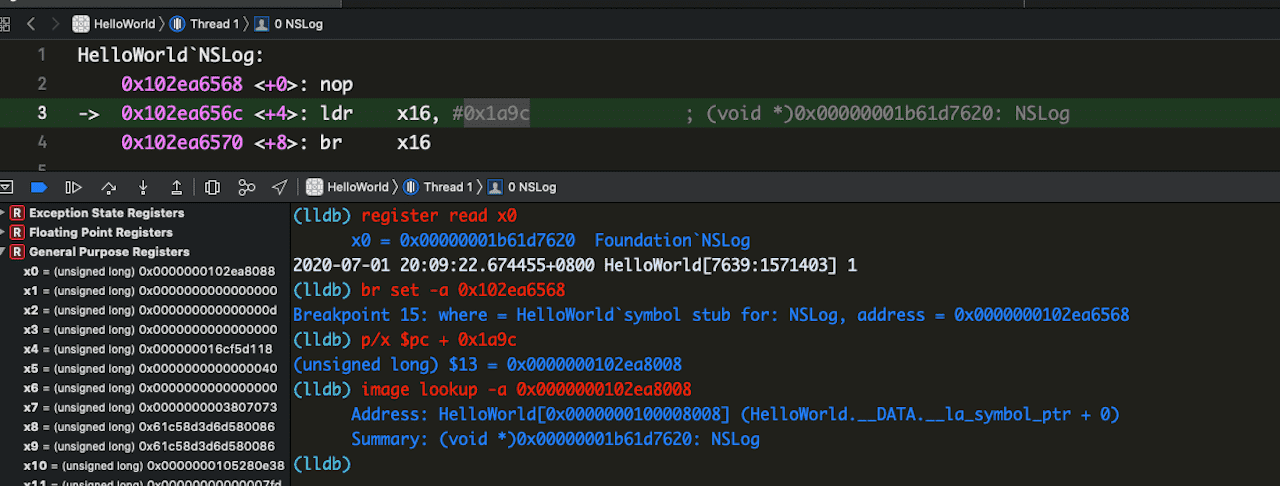

  设置断点 br set -a 0x102ea6568，然后执行，在断点位置已经有提示，存入 x16 的地址已经是上述 NSLog 的地址 0x00000001b61d7620，经过验证，__DATA.__la_symbol_ptr 偏移 0x00 处的值已经被赋值为了 0x00000001b61d7620


dyld_stub_binder？

__TEXT.__stub_helper 中本是用来帮助处理符号的延迟绑定的一段代码，里面引用了同样不在当前 Mach-O 中的符号 dyld_stub_binder，好像有问题🤔

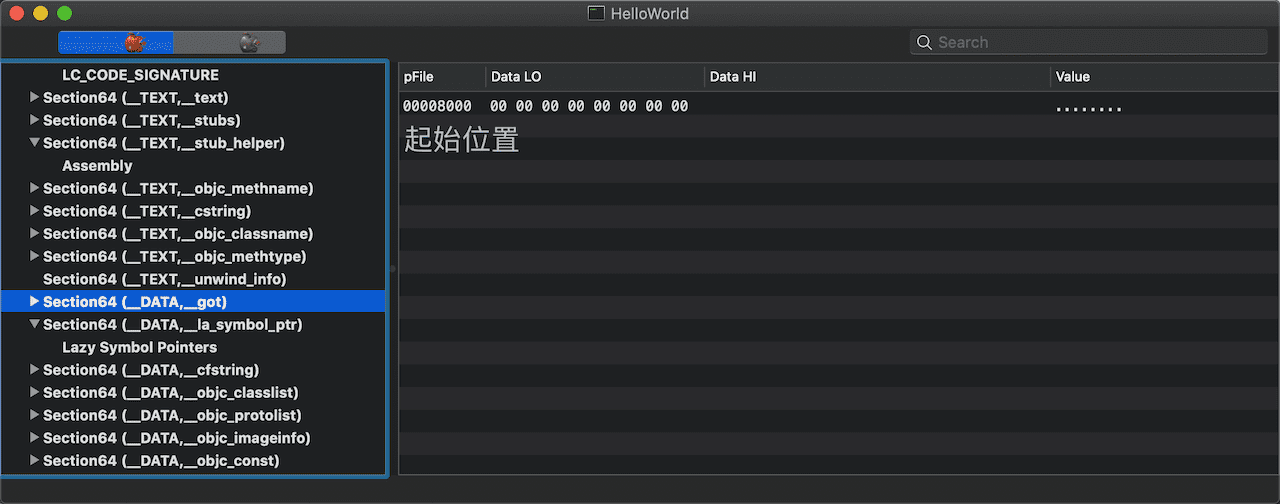

其实 dyld_stub_binder 存在于 __DATA.__got 区域，是非延迟绑定的符号，它在 Mach-O 加载完成后立即可用，可以用来辅助定位延迟绑定符号的地址。

流程总结

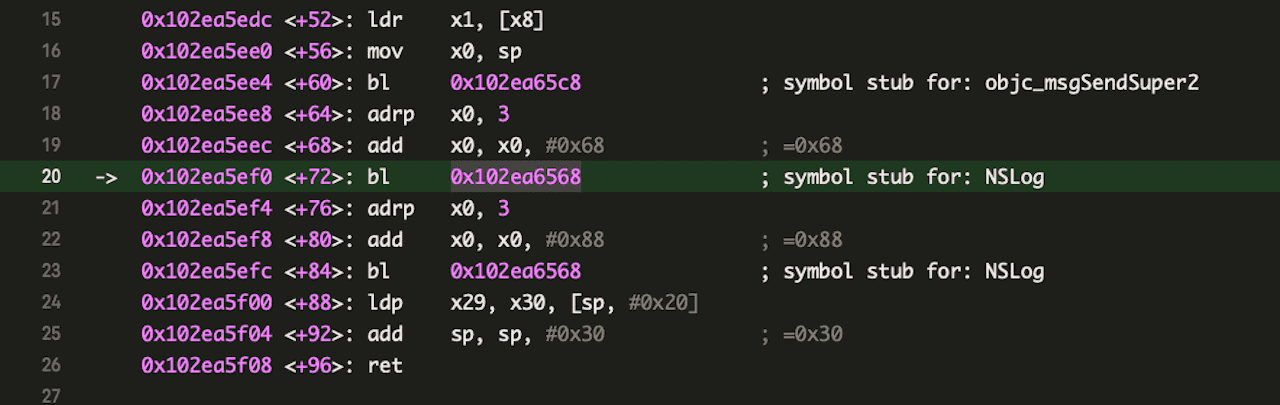

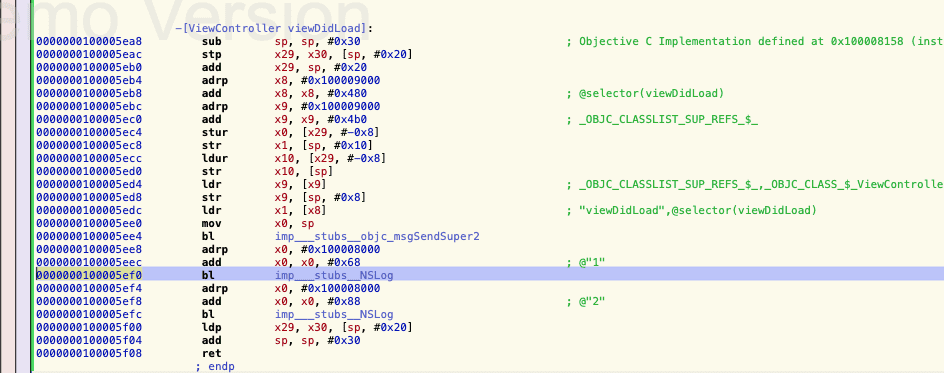

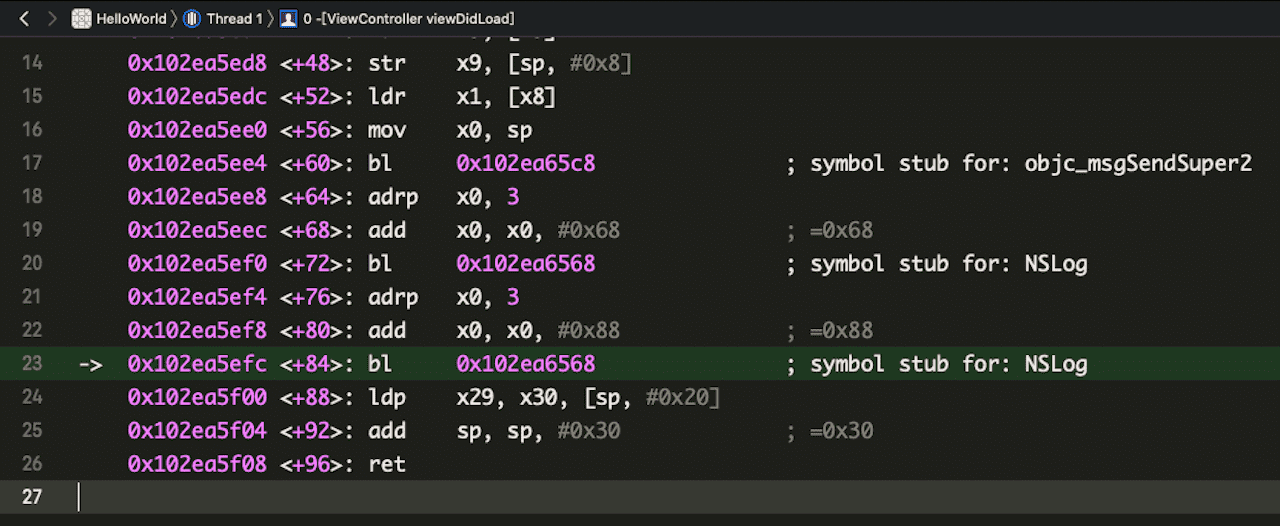

上述 viewDidLoad 对应的汇编代码:

第一次 bl imp_stubs_NSLog 时将跳转到 NSLog 的桩点，这一段汇编代码将从 __DATA.__la_symbol_ptr 中读取地址并跳转执行，而 __DATA.__la_symbol_ptr 中此时的地址指向 __TEXT.__stub_helper 并最终被引导到 __TEXT.__stub_helper 的头部执行；在 __TEXT.__stub_helper 中调用非延迟绑定的 dyld_stub_binder ，在其中通过 _dyld_fast_stub_entry 拿到真实的地址，调用 _dyld_fast_stub_entry 时传入了从 Dynamic Loader Info 中取到的当前待绑定符号的 Lazy Binding Info ，以便在找到真实地址后能够写回 __DATA.__la_symbol_ptr 中，下次 bl imp_stubs_NSLog 时将直接调用

延迟绑定技术很好地处理好了代码复用和使用效率问题，整个过程只有在自己亲自动手跟进一番才会有深刻的理解

1. ARM64 汇编——寄存器和指令 ↩
