从汇编理解 Block 的内存结构

❓ 在断点调试 iOS 程序碰到 block 作为函数的形参时，如果想知道该 block 本身的函数签名信息和函数体地址时，有哪些办法？
🤪 当然是在源码里面直接查看 block 的声明和调用了！
❗️ 但如果源码不可见呢？在分析第三方闭源库或友商 App 的某些逻辑实现时，就只有汇编代码可用

☕️ 本文将通过汇编代码入手探讨 block 的内存结构，并尝试还原 block 的函数签名信息和函数体真实地址

环境准备

如果拿真实案例来做分析，势必会有一系列繁琐的前期准备步骤，而且一时也想不起来有哪些友商 App 刚好可以做 demo，所以本文将使用本地环境做模拟，并直接从最关键的步骤开始

  1. 打开 Xcode，新建一个 Single View App，将下面的代码贴入 ViewController.m 中，准备好证书和 64bit 真机。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    #import "ViewController.h"
    typedef void(^HHBlock)(NSString *,NSInteger );

    @interface ViewController ()
    @end

    @implementation ViewController

    - (void)viewDidLoad
    {
        [super viewDidLoad];
        void (^testBlock)(NSString *, NSInteger ) = ^(NSString *var1, NSInteger var2){
            NSLog(@"var1 = %@, var2 = %@", var1, @(var2));
        };
        [self doBlockTest:testBlock];
    }

    - (void)doBlockTest:(HHBlock)block
    {
        block(@"v1",10086);
    }

    @end
  2. 为了尽量模拟真实环境也为了去掉汇编中不必要的指令，在 Xcode 的 Scheme 中将 Run -> Build Configuration 修改为 Release ；然后在 [self doBlockTest:testBlock]; 这行下断点
  3. 点 Run，等运行到断点位置后，勾选 Xcode 菜单 Debug -> Debug Workflow -> Always Show Disassembly 打开汇编指令视图：

调用前的分析

从现在开始，我们假装忘记了刚刚写的源码，尝试从汇编代码中得到 block 的基本信息。

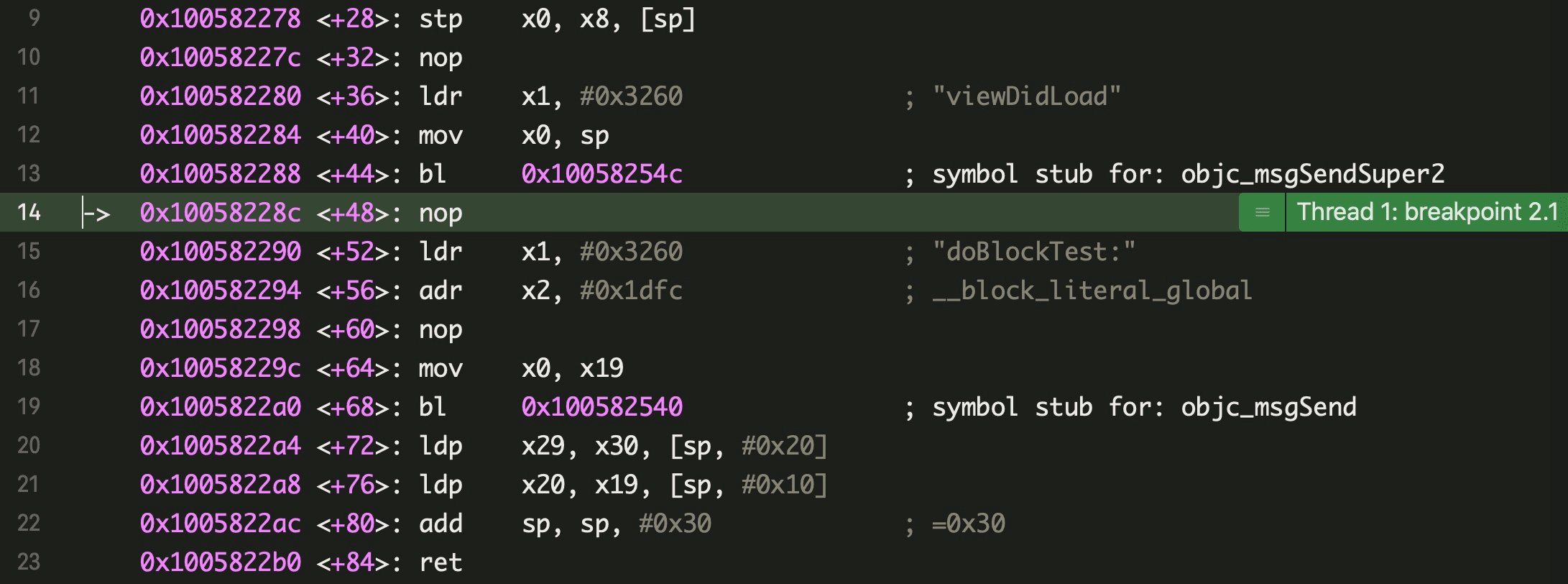

  1. 从第 14 行开始分析：
    L14. nop: 空指令，什么也不做，猜测是和内存对齐有关
    L15. ldr x1, #0x3260: 将 #0x3260 指向的内存数据加载到寄存器 x1 中
    L16. adr x2, #0x1dfc: 将 #0x1dfc 指向的内存数据加载到寄存器 x2 中
    L17. 同第 14 行
    L18. mov x0, x19: 将 19 号寄存器的值复制到 0 号寄存器
    L19. bl: 调用 0x100582540 处的函数，即 objc_msgSend 的调用

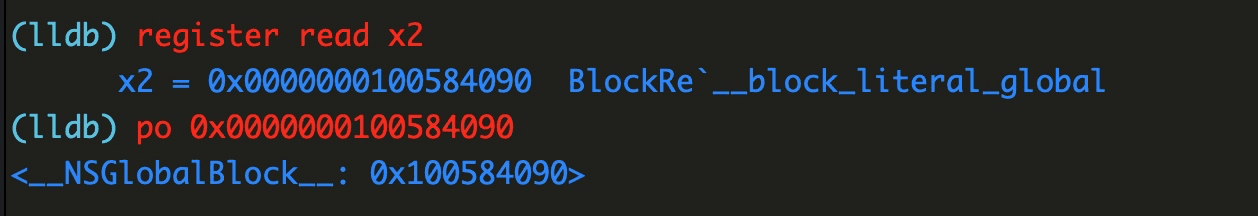

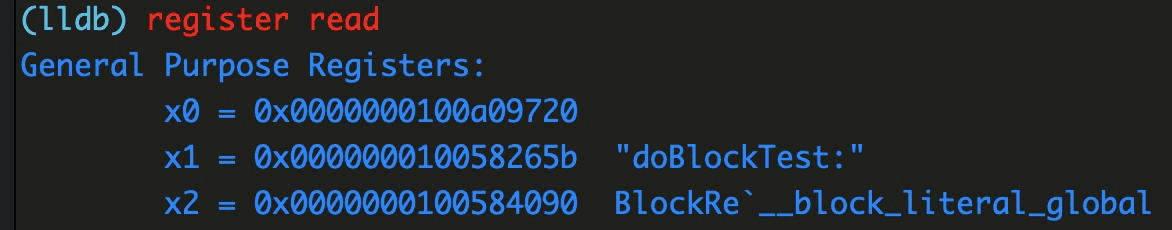

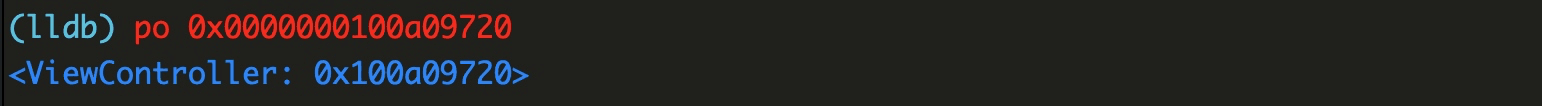

  2. 按住 Control 键，通过点 Step info 单步执行到第 19 行。objc_msgSend 原型为objc_msgSend(id self, SEL op,...)，本例中有三个参数，按照约定这三个参数将依次放在x0、x1、x2 中。所以 x0 为 ViewController 实例，x1 为 selector，x2 为 block 结构体指针。读取寄存器和打印 x0 可验证：

block 类型形参的分析

前面的更多是汇编基础的回顾，现在即将进入重点

  1. 点 Step over 进入到真正被调用函数，如图：

    按照刚刚的分析，x2 里面就是这个 block 形参，直接 po该形参是没有函数体地址和函数签名等信息的：

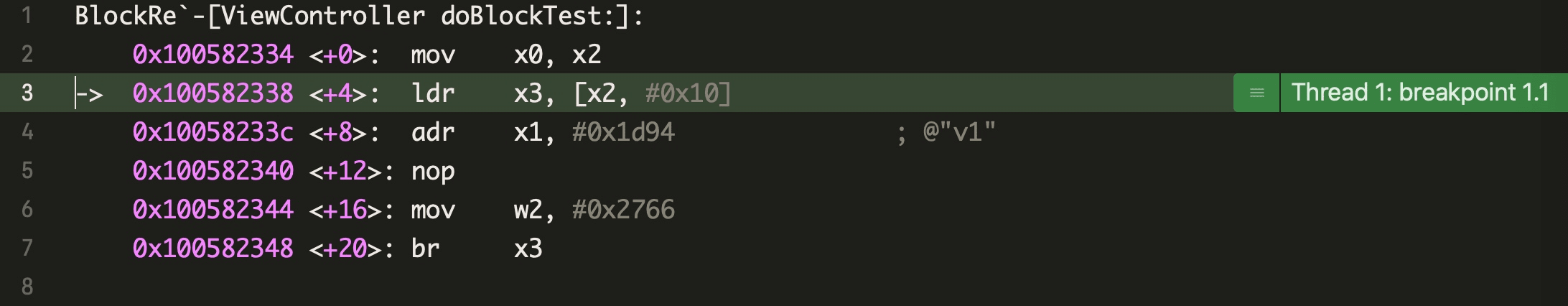

  2. 尝试还原 block 信息，按行分析：
    L3. ldr x3, [x2, #0x10]: 将 x2 指向的内容加上 16 个字节偏移后的地址，加载到x3中
    L4. adr x1, #0x1d94: 将 #0x1d94 指向的内容加载到 x1
    L5. 同上
    L6. mov w2, #0x2766: 将 #0x2766 复制到 w2 的低 32 位上。0x2766 也就是十进制的 10086
    L7. br x3: 跳转到 x3 指向的地址上执行

  3. 根据上下文，第 2 行中的 x2 中就是 block 形参指针（0x0000000100584090），在第 3 行中，取了该指针指向内容并偏移 0x10 处的地址 P 赋值给了 x3，在第 7 行中执行了 x3 指向的内容（也是一个地址），说明 P 是一个函数（函数指针）可被执行，这正是 block 的特性。参考 由 block 的内存布局衍生而来的面试题

  4. 根据 llvm 官网对 block 实施标准的描述：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    struct Block_literal_1 {
        void *isa; // initialized to &_NSConcreteStackBlock or &_NSConcreteGlobalBlock
        int flags;
        int reserved;
        void (*invoke)(void *, ...);
        struct Block_descriptor_1 {
            unsigned long int reserved;         // NULL
            unsigned long int size;         // sizeof(struct Block_literal_1)
            // optional helper functions
            void (*copy_helper)(void *dst, void *src);     // IFF (1<<25)
            void (*dispose_helper)(void *src);             // IFF (1<<25)
            // required ABI.2010.3.16
            const char *signature;                         // IFF (1<<30)
        } *descriptor;
        // imported variables
    };

    block 结构体指针偏移 sizeof(void *) + sizeof(int) + sizeof(reserved) 后就是真正函数体 invoke 的地址。在 64bit 系统上指针类型和 int 类型分别占用 8 个字节和 4 个字节，考虑到结构体内存对齐，真正的函数体的偏移量为： 8 + 8 = 0x10，即 16 个字节，invoke 的地址为： 结构体指针地址 + offset(16 字节) 。

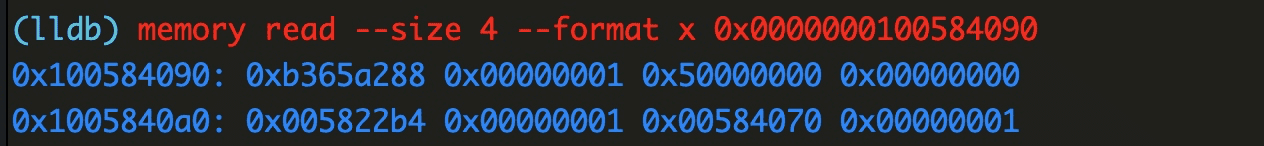

    接下来我们读取这个函数体地址，首先打印 block 结构体指针指向的内容：

    结构体内容开始于 0x00000001b365a288，函数体 invoke 地址开始于 16 字节后，占用 8 个字节，所以其地址为：0x00000001005822b4，我们在这里下一个断点：br s -a 0x00000001005822b4，等会验证下是不是刚好断在 block 的实现里面

  5. 获取 block 的函数签名
    函数签名在 Block_descriptor_1 类型结构体 descriptor 的 signature 成员变量上，我们目标是通过 signature 得到 NSMethodSignature 实例，进而得到 invoke 详细的函数签名信息。descriptor 的偏移量： offset(*invoke) + sizeof(*invoke)，所以 descriptor 的地址为 0x0000000100584070。另外根据文档，并不是所有 block 都存在这个 signature 变量，需要通过 flags 与 block 中定义的枚举掩码进行 & 操作来判断，枚举掩码定义：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    enum {
        // Set to true on blocks that have captures (and thus are not true
        // global blocks) but are known not to escape for various other
        // reasons. For backward compatibility with old runtimes, whenever
        // BLOCK_IS_NOESCAPE is set, BLOCK_IS_GLOBAL is set too. Copying a
        // non-escaping block returns the original block and releasing such a
        // block is a no-op, which is exactly how global blocks are handled.
        BLOCK_IS_NOESCAPE      =  (1 << 23),

        BLOCK_HAS_COPY_DISPOSE =  (1 << 25),
        BLOCK_HAS_CTOR =          (1 << 26), // helpers have C++ code
        BLOCK_IS_GLOBAL =         (1 << 28),
        BLOCK_HAS_STRET =         (1 << 29), // IFF BLOCK_HAS_SIGNATURE
        BLOCK_HAS_SIGNATURE =     (1 << 30),
    };

    按照刚刚的方法，尝试获取 flags 的值：

    flags 的值为 0x50000000，判断后发现存在 signature:

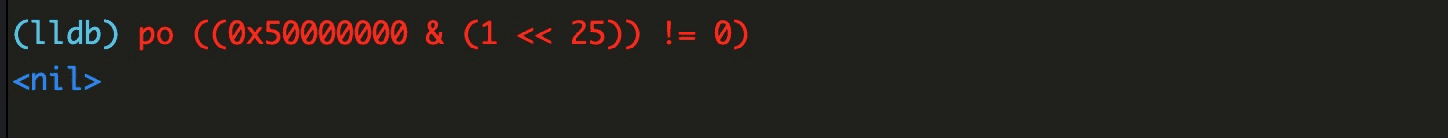

    signature 近在咫尺！但是仔细看 block 文档的定义，排在 signature 前面的两个函数指针 copy_helper 和 dispose_helper 有这句注释：optional helper functions，看来还需要判断这两个指针是否存在：

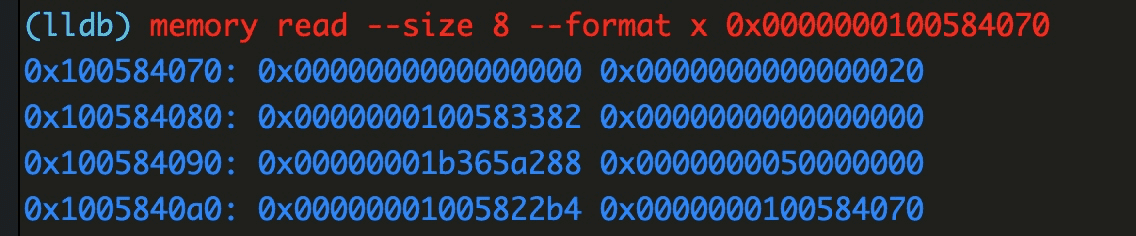

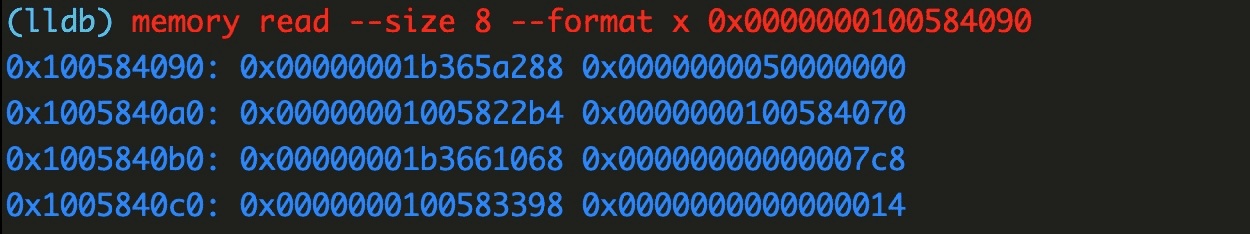

    嗯，不存在，所以 signature 的偏移量:offset(long int) + offset(long int)，长度 sizeof(char *)，接着打印 descriptor 的内容：

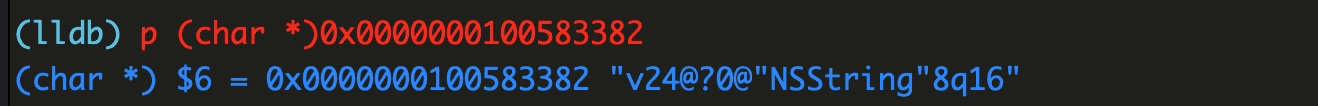

    所以 signature 的值为 0x0000000100583382，打印看看是什么:

    眼熟的 Type Encodings 字符串，转换成 NSMethodSignature 的实例看看：

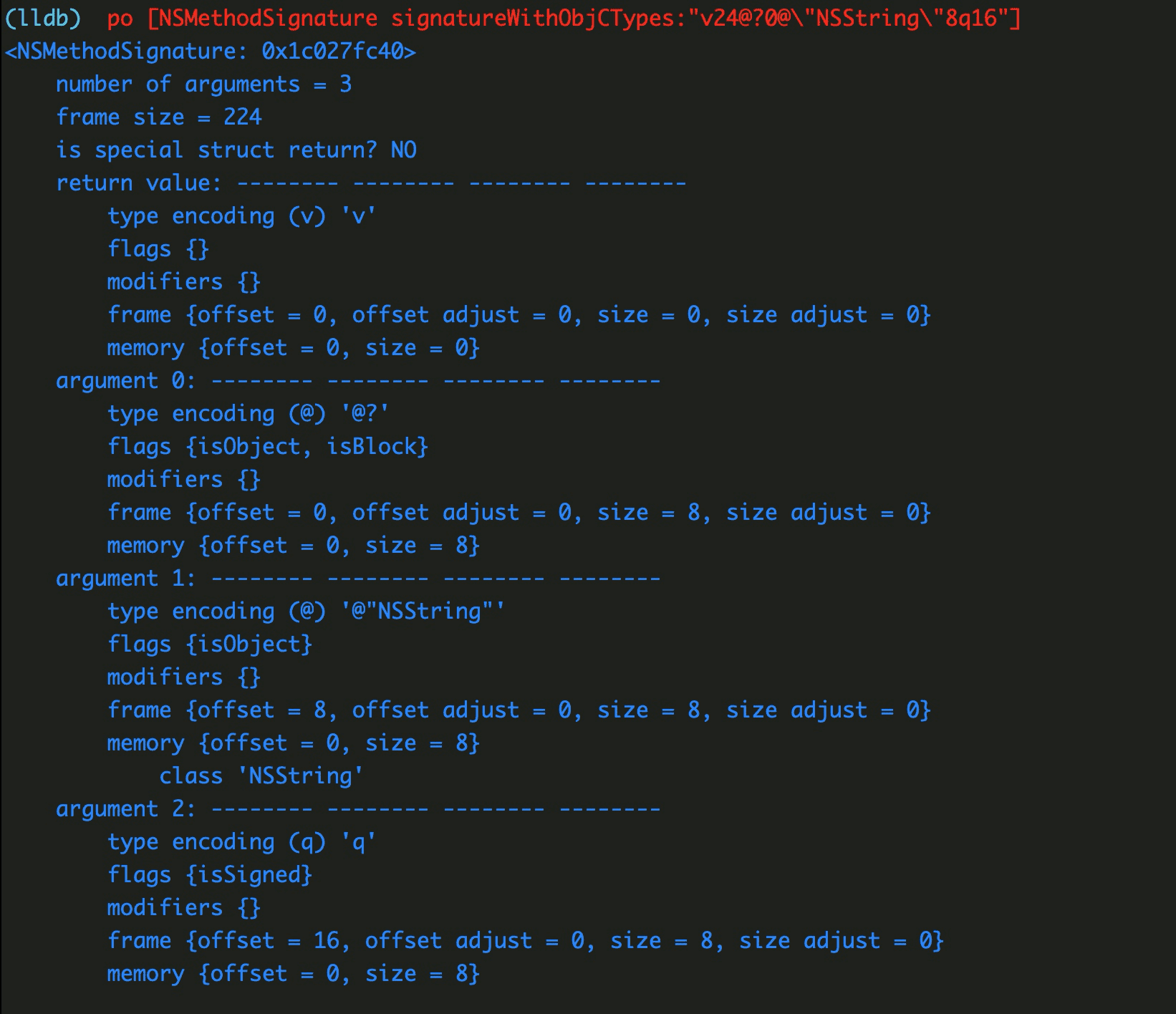

    这个 block 函数体没有返回值（v->void），接收 3 个参数，第一个是 block ——这是所有 block 函数体的潜规则（将上述源码编译为 C++ 的就能知道），后续两个的参数依次为：@(NSString *) 和 q(long long)，和源码一致。

  6. 函数体地址正确性验证
    还记得第 4 步在 0x00000001005822b4 设置的断点吗？点 Continue 或 lldb 输入 c，让程序继续执行，结果在 0x00000001005822b4 处被断住了：

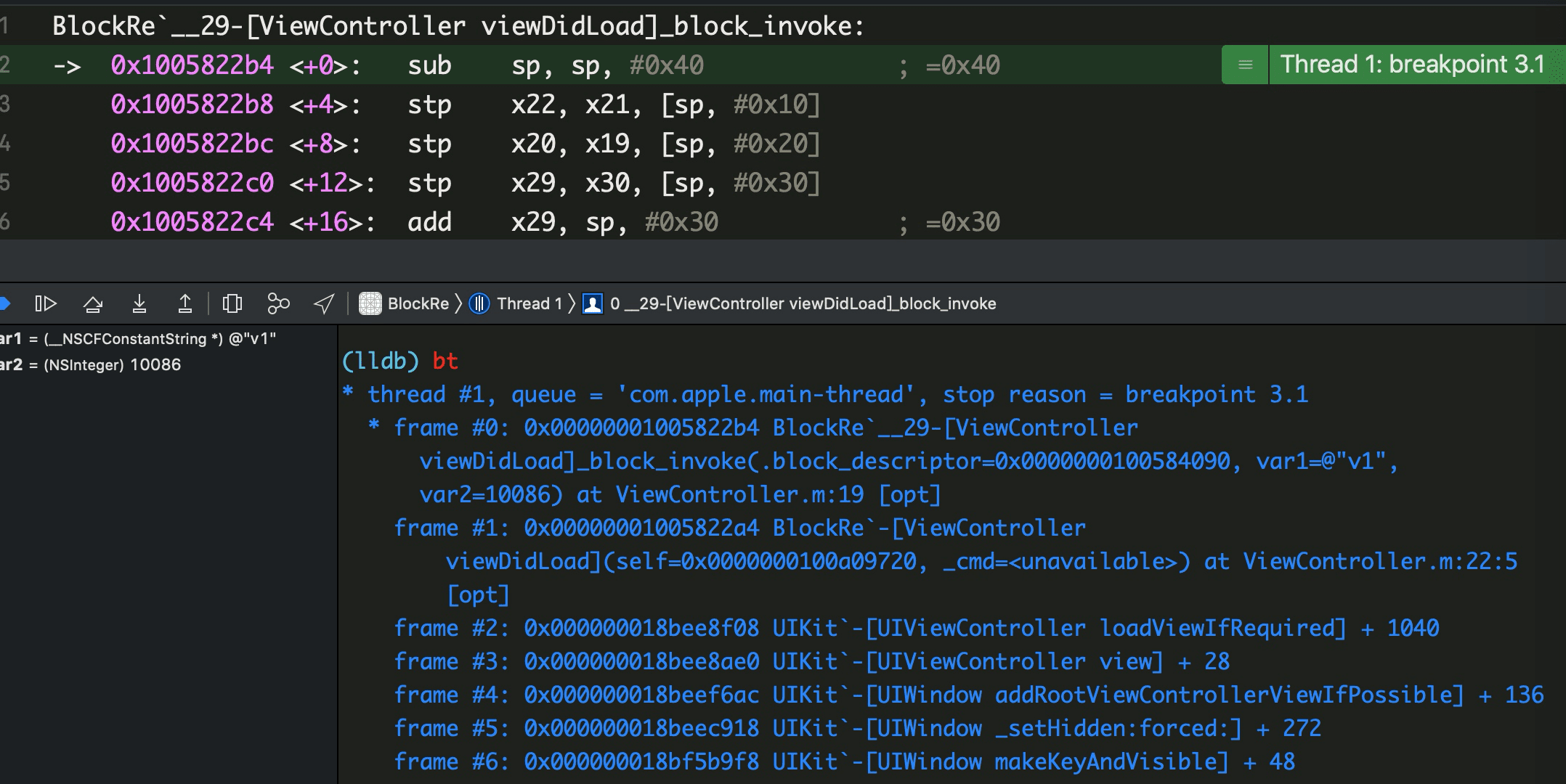

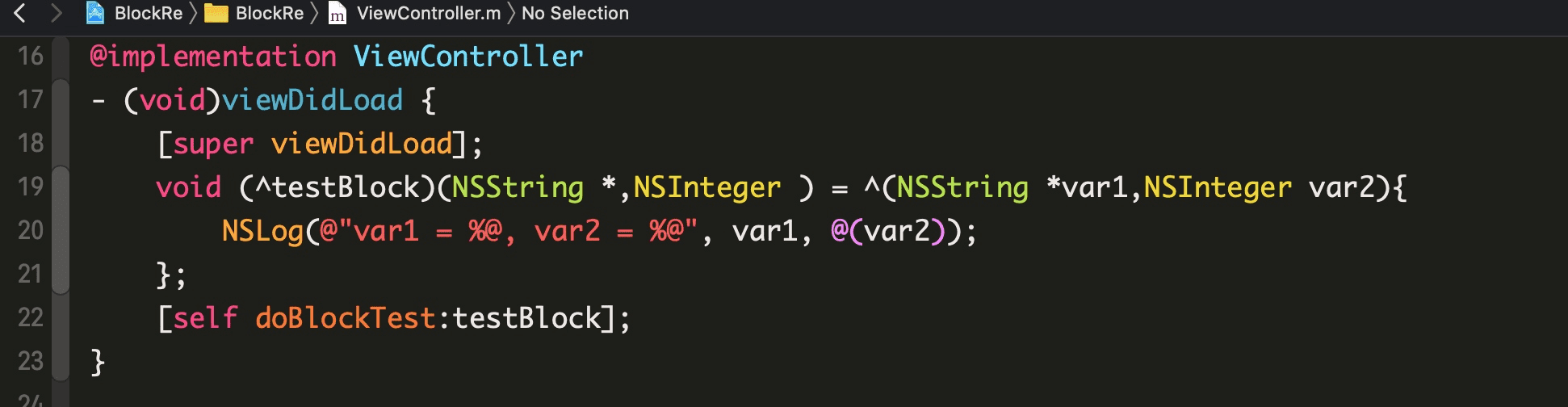

    而且断住的位置在 ViewController.m:19，查看源码发现刚好就是 block 的实现：

PS：本人汇编初学，若发现理解不到位或者错误的地方，望指教！
