逆向学习笔记 - 部分场景的 ARM64 汇编指令

本文将对高级语言中常见的基础语句块进行汇编代码调试，如全局变量、局部变量、if / for / while 语句、switch、指针类型等，以加深印象和理解，方便在查看二进制反汇编代码时能快速识别并准确地“翻译”为高级语言伪代码。

全局变量 & 局部变量

下面代码中，全局变量和局部变量是如何取值并参与运算的呢？

1
2
3
4
5
6
7
8
int globalVal = 0xabcdef;
int sumV(int a, int b) {
    int tempG = globalVal;
    NSArray *arr = [NSArray new];
    int c = 0x11;
    int d = 0x14;
    return a + b + c + tempG;
}

在 main 中调用 int res = sumV(0x1, 0x2);，在 sumV 首行添加断点，设置 Xode 展示汇编指令，以默认的 Debug 优化级别运行，如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
    0x100dc206c <+0>:   sub    sp, sp, #0x40    ; =0x40
    0x100dc2070 <+4>:   stp    x29, x30, [sp, #0x30]
    0x100dc2074 <+8>:   add    x29, sp, #0x30   ; =0x30
    0x100dc2078 <+12>:  stur   w0, [x29, #-0x4]
    0x100dc207c <+16>:  stur   w1, [x29, #-0x8]
    0x100dc2080 <+20>:  adrp   x8, 3
    0x100dc2084 <+24>:  add    x8, x8, #0x6a0   ; =0x6a0
->  0x100dc2088 <+28>:  ldr    w9, [x8]
    0x100dc208c <+32>:  stur   w9, [x29, #-0xc]
    0x100dc2090 <+36>:  adrp   x8, 3
    0x100dc2094 <+40>:  add    x8, x8, #0x4c8   ; =0x4c8
    0x100dc2098 <+44>:  ldr    x0, [x8]
    0x100dc209c <+48>:  adrp   x8, 3
    0x100dc20a0 <+52>:  add    x8, x8, #0x4a8   ; =0x4a8
    0x100dc20a4 <+56>:  ldr    x1, [x8]
    0x100dc20a8 <+60>:  bl     0x100dc24f4  ;  objc_msgSend
    0x100dc20ac <+64>:  add    x8, sp, #0x18    ; =0x18
    0x100dc20b0 <+68>:  str    x0, [sp, #0x18]
    0x100dc20b4 <+72>:  mov    w9, #0x11
    0x100dc20b8 <+76>:  str    w9, [sp, #0x14]
    0x100dc20bc <+80>:  mov    w9, #0x14
    0x100dc20c0 <+84>:  str    w9, [sp, #0x10]
    0x100dc20c4 <+88>:  ldur   w9, [x29, #-0x4]
    0x100dc20c8 <+92>:  ldur   w10, [x29, #-0x8]
    0x100dc20cc <+96>:  add    w9, w9, w10
    0x100dc20d0 <+100>: ldr    w10, [sp, #0x14]
    0x100dc20d4 <+104>: add    w9, w9, w10
    0x100dc20d8 <+108>: ldur   w10, [x29, #-0xc]
    0x100dc20dc <+112>: add    w0, w9, w10
    0x100dc20e0 <+116>: str    w0, [sp, #0xc]
    0x100dc20e4 <+120>: mov    x0, x8
    0x100dc20e8 <+124>: mov    x8, #0x0
    0x100dc20ec <+128>: mov    x1, x8
    0x100dc20f0 <+132>: bl     0x100dc2524  ;  objc_storeStrong
    0x100dc20f4 <+136>: ldr    w0, [sp, #0xc]
    0x100dc20f8 <+140>: ldp    x29, x30, [sp, #0x30]
    0x100dc20fc <+144>: add    sp, sp, #0x40    ; =0x40
    0x100dc2100 <+148>: ret
  1. 前三行开辟栈空间 -> 保存上一个函数栈底信息和自己的返回地址 -> 保存自己的栈底地址
  2. 第 4 行的 stur 等同于 str，但操作数为负数，结果是将两个形参放到栈底开始的位置

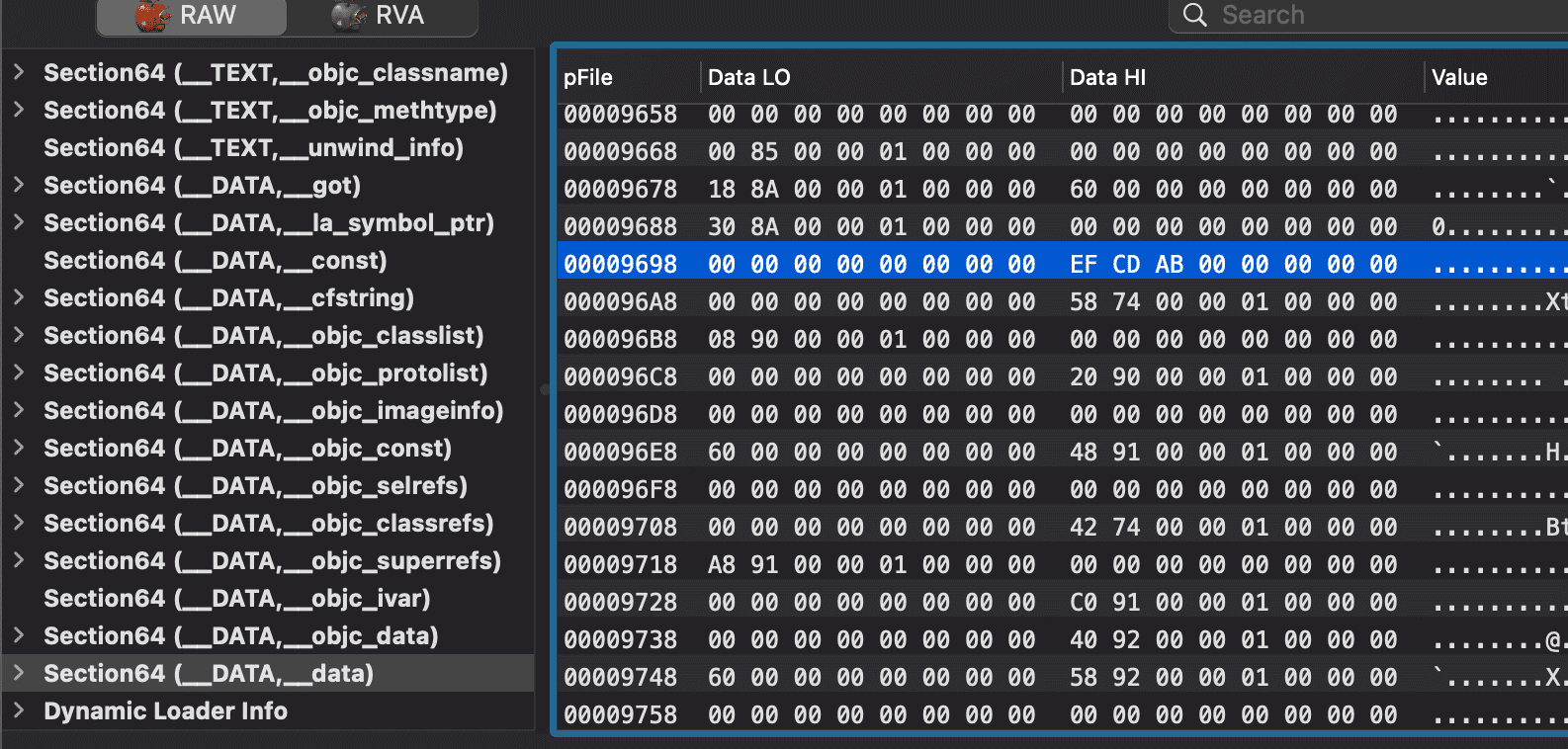

  3. adrp x8, 3：adrp 以页为单位的大范围的地址读取指令。将 3 左移 12 位得到的数与清空了低 12 位的 pc 寄存器的值相加，结果放入 x8 中，这是某个 Page 的起始地址，配合接下来的偏移操作 add x8, x8, #0x6a0，x8 中存放的是一个特定的地址。如果基址偏移为 0x100dbc000，可以计算出来 x8 中的地址在二进制中的偏移为：0x100dc2000 + (3 << 12) + 0x6a0 - 0x100dbc000 = 0x00000000000096a0，如下图，高 8 位即为 globalVal 的值： 接下来将它存到了栈底偏移 0xc 处

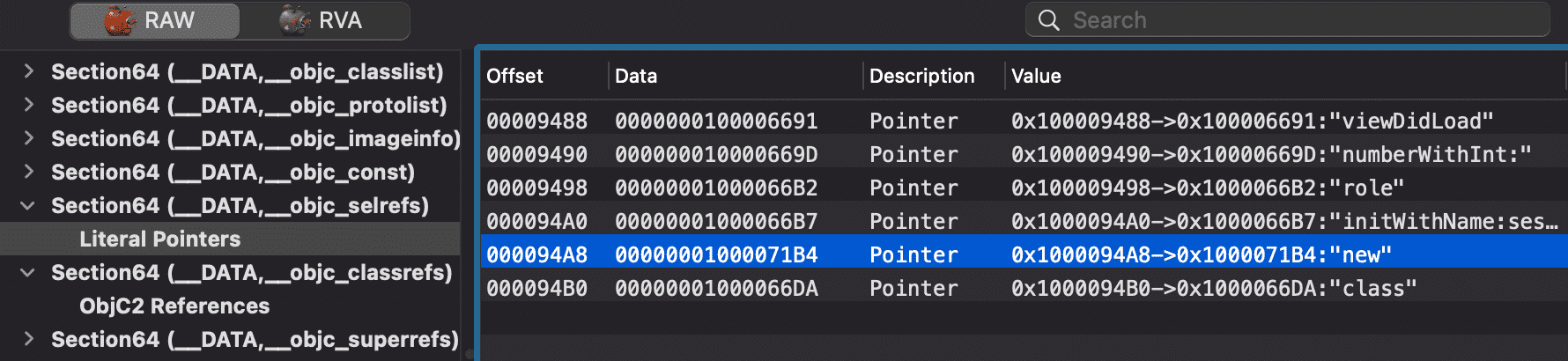

  4. 第 16 行是一个 objc_msgSend 调用，上面分别通过 adrp 指令准备了参数 x0 和 x1，同上，计算可知它们的值分别来自于二进制文件偏移量 0x00000000000094c8 和 0x00000000000094a8 处，根据 objc_msgSend 调用规则，x0、x1 分别是 NSArray.class 和 new，接下来将返回值存到了栈顶偏移 0x18 处:
  5. 接下来是两个基本类型的临时变量，是立即数通过寄存器中转存到了栈空间中，等到需要做加法运算时，再取到寄存器中做运算
  6. 最后 4 行将返回值存入 x0 ，恢复主调函数调用环境退栈并 ret
  7. 在函数即将退栈时，第 34 行以 x8 和 nil 为形参调用了 objc_storeStrong，x8 是 arr 变量的指针，目的是在离开作用域时对指针置空，引用计数 -1，以期待下一个 RunLoop 时实例对象的内存能被 AutoReleasePool 自动释放。objc_storeStrong 的实现：
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    void objc_storeStrong(id *location, id obj)
    {
        id prev = *location;
        if (obj == prev) {
            return;
        }
        objc_retain(obj);
        *location = obj;
        objc_release(prev);
    }

总结

  • 全局变量存放于数据区，和代码区距离较远，使用 adrp 来加载
  • 局部变量如果是基本类型，将会以立即数的形式加载；如果是对象类型，将加载指向堆区的指针

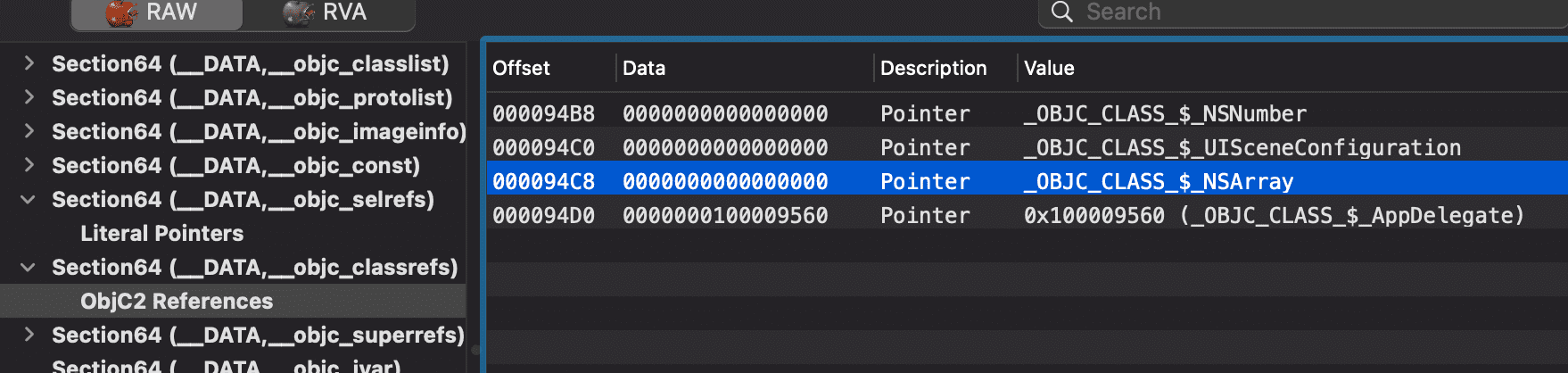

  • 由于 NASrray 来自于动态库，其地址（或者说偏移值）在二进制 rebase 阶段才会被决定，所以上图中只能展示为 0x0

条件、循环语句

for、if、while、do-while 语句的汇编相差不大。参考以下代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
void looptest(void) {
    int i;
    for(i = 0xab;i < 0xffff;i ++) {
        if (i > 0xad) {
            printf("enough!\n");
            break;
        }
    }
    while (i < 0xff) {
        printf("Go on\n");
        i ++;
    }
}

按上述方法编译成汇编得到：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
    0x1008e6064 <+0>:   sub    sp, sp, #0x20    ; =0x20
    0x1008e6068 <+4>:   stp    x29, x30, [sp, #0x10]
    0x1008e606c <+8>:   add    x29, sp, #0x10   ; =0x10
    0x1008e6070 <+12>:  mov    w8, #0xab
    0x1008e6074 <+16>:  stur   w8, [x29, #-0x4]
    0x1008e6078 <+20>:  ldur   w8, [x29, #-0x4]
    0x1008e607c <+24>:  mov    w9, #0xffff
    0x1008e6080 <+28>:  cmp    w8, w9
    0x1008e6084 <+32>:  b.ge   0x1008e60b4  ; <+80> at main.m:29:12
    0x1008e6088 <+36>:  ldur   w8, [x29, #-0x4]
    0x1008e608c <+40>:  cmp    w8, #0xad    ; =0xad
    0x1008e6090 <+44>:  b.le   0x1008e60a4  ; <+64> at main.m:23:31
    0x1008e6094 <+48>:  adrp   x0, 0
    0x1008e6098 <+52>:  add    x0, x0, #0x66a   ; =0x66a
->  0x1008e609c <+56>:  bl     0x1008e6514  ; symbol stub for: printf
    0x1008e60a0 <+60>:  b      0x1008e60b4  ; <+80> at main.m:29:12
    0x1008e60a4 <+64>:  ldur   w8, [x29, #-0x4]
    0x1008e60a8 <+68>:  add    w8, w8, #0x1 ; =0x1
    0x1008e60ac <+72>:  stur   w8, [x29, #-0x4]
    0x1008e60b0 <+76>:  b      0x1008e6078  ; <+20> at main.m:23:18
    0x1008e60b4 <+80>:  ldur   w8, [x29, #-0x4]
    0x1008e60b8 <+84>:  cmp    w8, #0xff    ; =0xff
    0x1008e60bc <+88>:  b.ge   0x1008e60dc  ; <+120> at main.m:33:1
    0x1008e60c0 <+92>:  adrp   x0, 0
    0x1008e60c4 <+96>:  add    x0, x0, #0x673   ; =0x673
    0x1008e60c8 <+100>: bl     0x1008e6514  ; symbol stub for: printf
    0x1008e60cc <+104>: ldur   w8, [x29, #-0x4]
    0x1008e60d0 <+108>: add    w8, w8, #0x1 ; =0x1
    0x1008e60d4 <+112>: stur   w8, [x29, #-0x4]
    0x1008e60d8 <+116>: b      0x1008e60b4  ; <+80> at main.m:29:12
    0x1008e60dc <+120>: ldp    x29, x30, [sp, #0x10]
    0x1008e60e0 <+124>: add    sp, sp, #0x20    ; =0x20
    0x1008e60e4 <+128>: ret

  1. cmp label1, label2 实际是执行 label1 和 label2 相减的操作，其结果会影响 cpsr 寄存器，后续的 b.ge 和 b.le 根据 cpsr 寄存器的标记为决定是否跳转到指定地址执行：
    1. b.ge label: 结果是大于等于时跳转到 label 执行
    2. b.le label: 结果是小于等于时跳转到 lebal 执行
  2. break 语句编译为了一个无条件跳转指令b label，跳转到循环体的外面第一行指令处

switch 语句

从 C 的角度来看，switch 和 if-else 是可以等价变换的，但是在汇编底层角度它们有什么不同呢？

case 分支小于 4 个

将下面两个函数编译成汇编代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
void switchTest(int a) {
    switch (a) {
        case 3:
            printf("3");
            break;
        case 4:
            printf("4");
            break;
        case 7:
            printf("7");
            break;
        default:
            printf("miss matched");
            break;
    }
}

void ifelseTest(int a) {
    if (a == 3) {
        printf("3");
    } else if (a == 4) {
        printf("4");
    } else if (a == 7) {
        printf("7");
    }
}

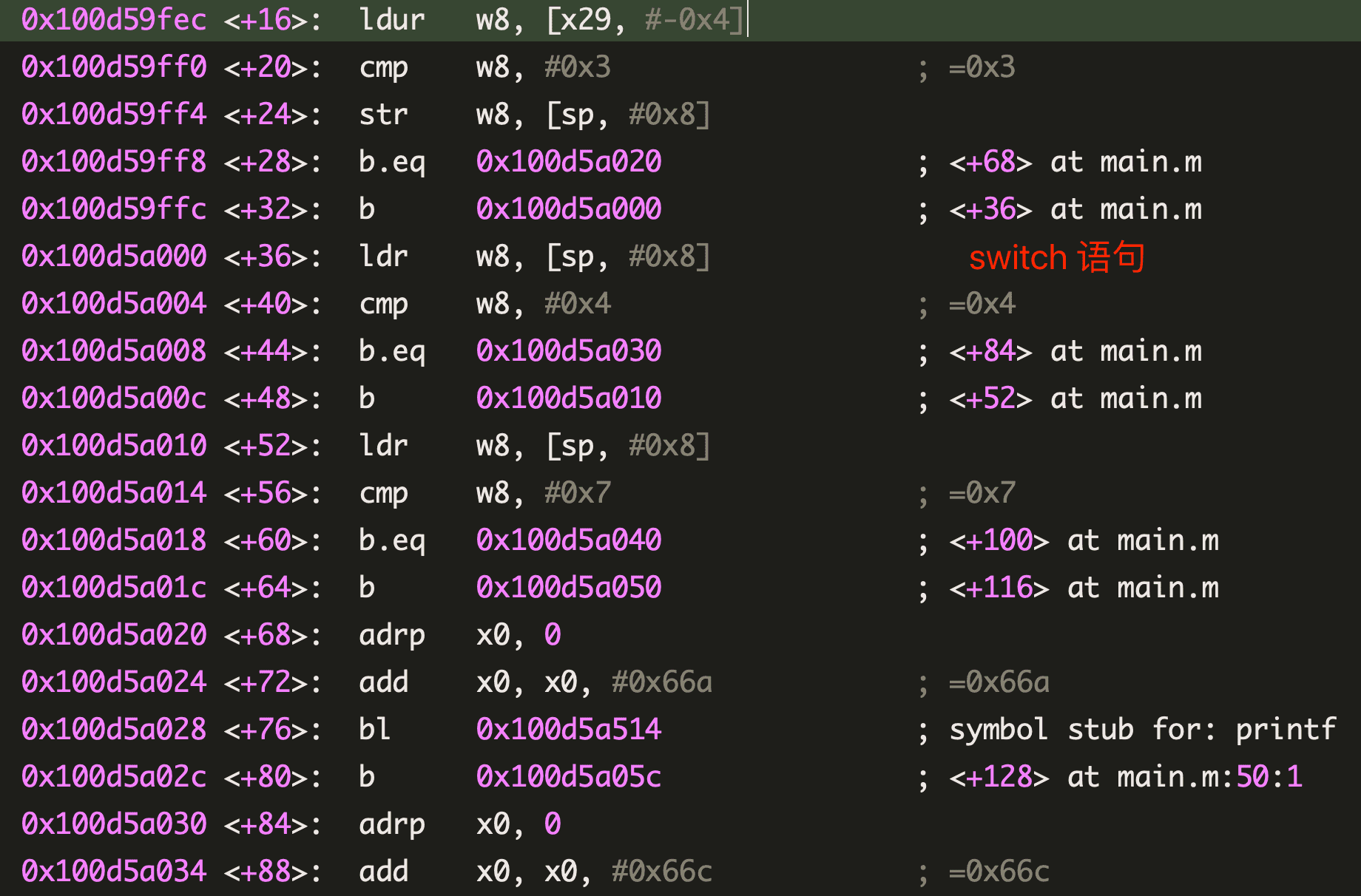

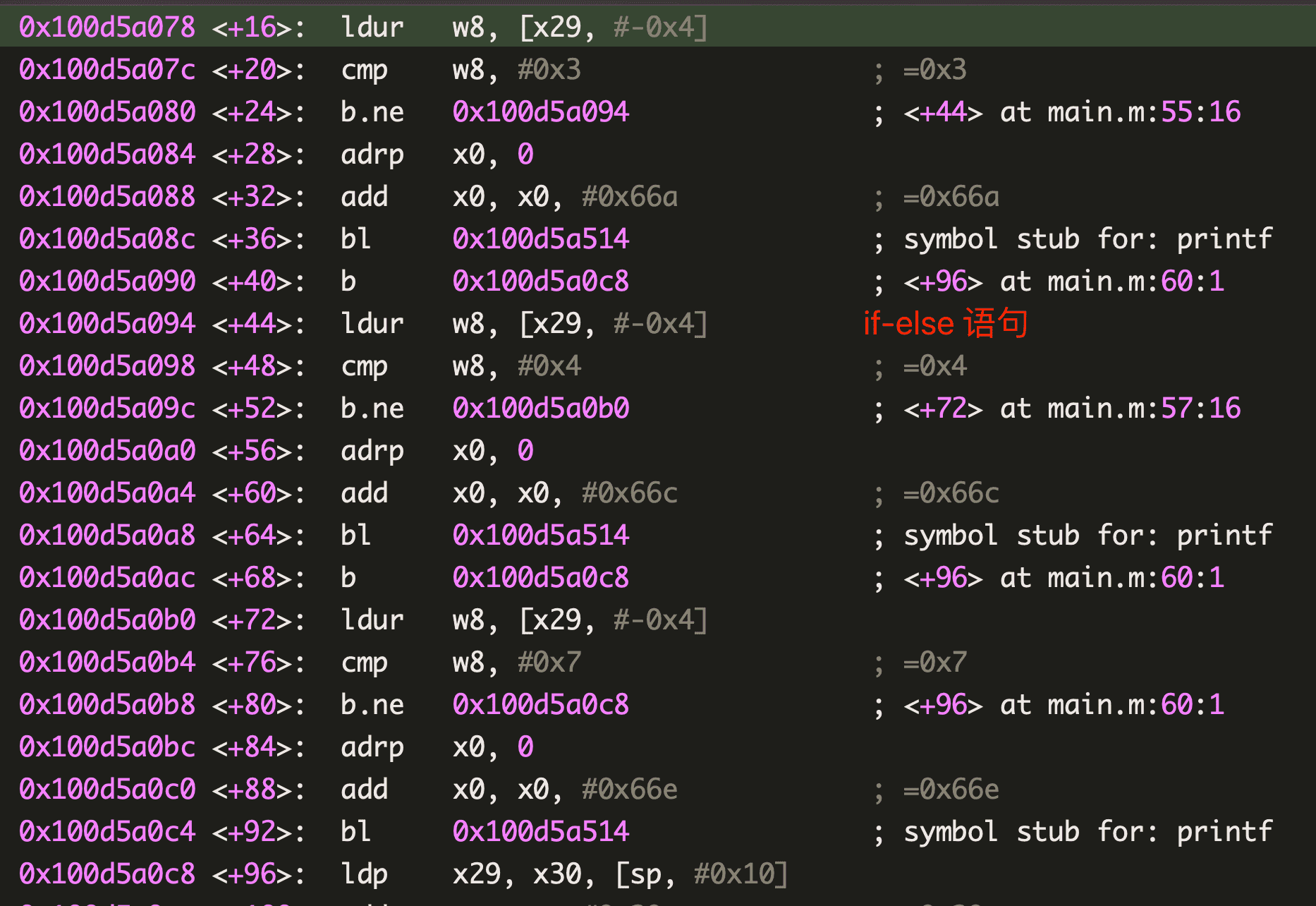

可以看到它们几乎没有区别，都是通过 cmp 和 b 语句来控制流程走向。

case 分支跨度过大

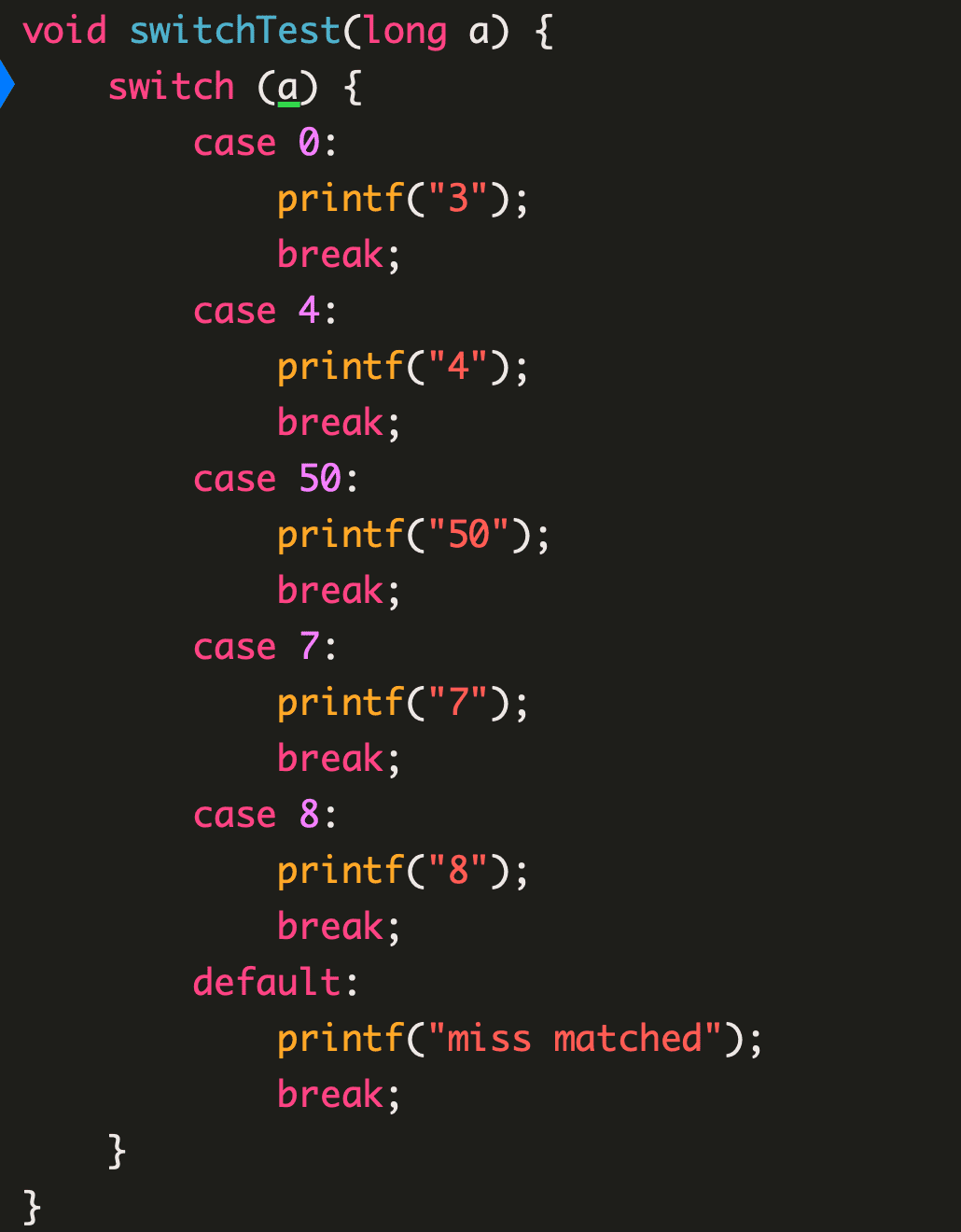

再来看看 switch case 超过 4 个，但 case 最小值和最大值超过 50 的情况：

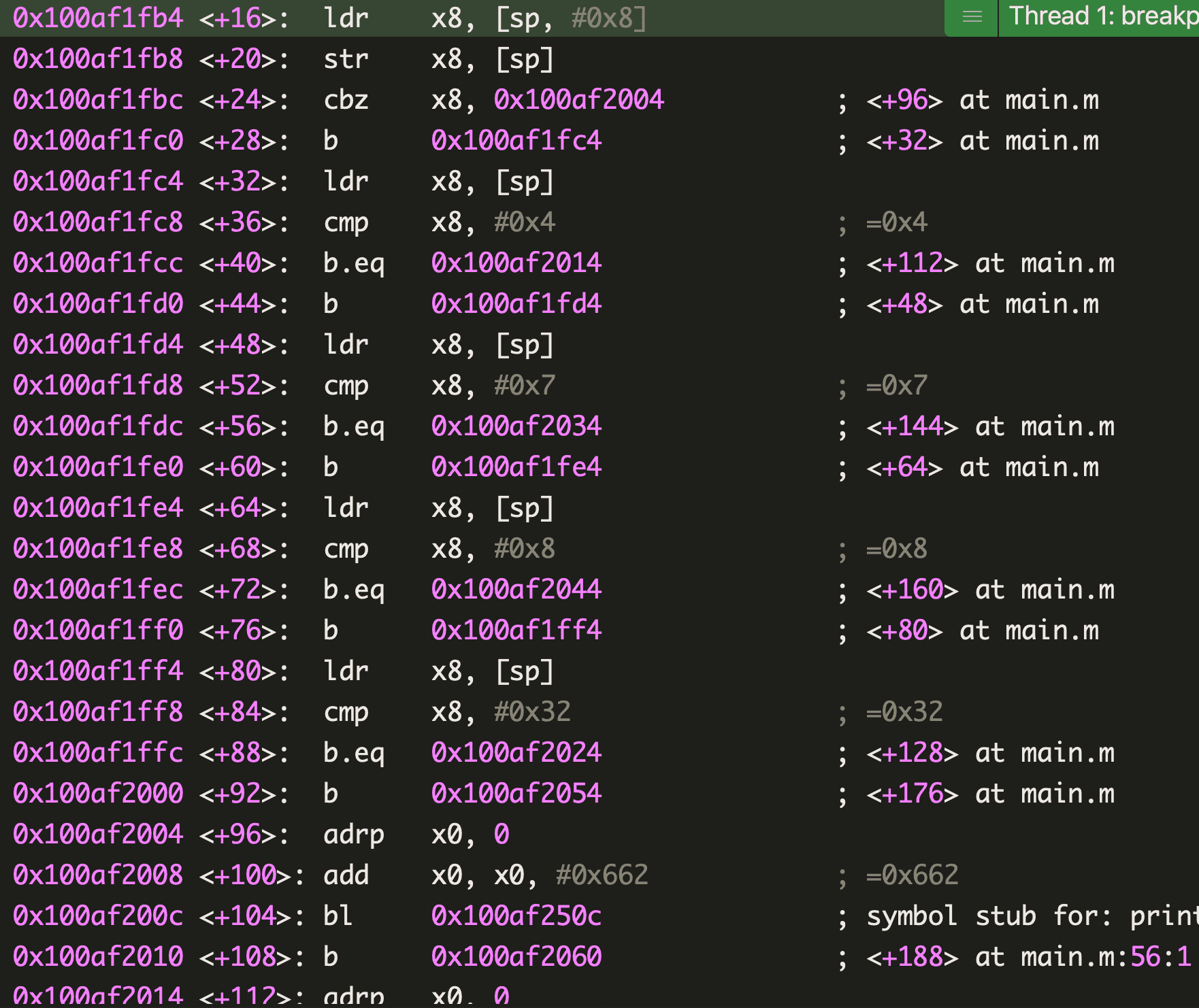

汇编层面同样是通过 cmp 和 b 语句来进行控制的

正常情况的 switch

case 分支多于 4 个且最大值和最小值差值不超过 50 时：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
void switchTest(int a) {
    switch (a) {
        case 2:
            printf("3");
            break;
        case 4:
            printf("4");
            break;
        case 12:
            printf("12");
            break;
        case 7:
            printf("7");
            break;
        case 8:
            printf("8");
            break;
        default:
            printf("miss matched");
            break;
    }
}

形参传入 10 ，Xcode 运行后的汇编代码：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
    0x100b01f94 <+0>:   sub    sp, sp, #0x20    ; =0x20
    0x100b01f98 <+4>:   stp    x29, x30, [sp, #0x10]
    0x100b01f9c <+8>:   add    x29, sp, #0x10   ; =0x10
    0x100b01fa0 <+12>:  stur   w0, [x29, #-0x4]
    0x100b01fa4 <+16>:  ldur   w8, [x29, #-0x4]
    0x100b01fa8 <+20>:  subs   w8, w8, #0x2 ; =0x2
    0x100b01fac <+24>:  mov    x9, x8
    0x100b01fb0 <+28>:  ubfx   x9, x9, #0, #32
->  0x100b01fb4 <+32>:  cmp    x9, #0xa ; =0xa
    0x100b01fb8 <+36>:  str    x9, [sp]
    0x100b01fbc <+40>:  b.hi   0x100b02028  ; <+148> at main.m
    0x100b01fc0 <+44>:  adrp   x8, 1
    0x100b01fc4 <+48>:  add    x8, x8, #0x40    ; =0x40
    0x100b01fc8 <+52>:  ldr    x11, [sp]
    0x100b01fcc <+56>:  ldrsw  x10, [x8, x11, lsl #2]
    0x100b01fd0 <+60>:  add    x9, x8, x10
    0x100b01fd4 <+64>:  br     x9
    0x100b01fd8 <+68>:  adrp   x0, 1
    0x100b01fdc <+72>:  add    x0, x0, #0x662   ; =0x662
    0x100b01fe0 <+76>:  bl     0x100b0250c  ; symbol stub for: printf
    0x100b01fe4 <+80>:  b      0x100b02034  ; <+160> at main.m:56:1
    0x100b01fe8 <+84>:  adrp   x0, 1
    0x100b01fec <+88>:  add    x0, x0, #0x664   ; =0x664
    0x100b01ff0 <+92>:  bl     0x100b0250c  ; symbol stub for: printf
    0x100b01ff4 <+96>:  b      0x100b02034  ; <+160> at main.m:56:1
    0x100b01ff8 <+100>: adrp   x0, 1
    0x100b01ffc <+104>: add    x0, x0, #0x666   ; =0x666
    0x100b02000 <+108>: bl     0x100b0250c  ; symbol stub for: printf
    0x100b02004 <+112>: b      0x100b02034  ; <+160> at main.m:56:1
    0x100b02008 <+116>: adrp   x0, 0
    0x100b0200c <+120>: add    x0, x0, #0x669   ; =0x669
    0x100b02010 <+124>: bl     0x100b0250c  ; symbol stub for: printf
    0x100b02014 <+128>: b      0x100b02034  ; <+160> at main.m:56:1
    0x100b02018 <+132>: adrp   x0, 0
    0x100b0201c <+136>: add    x0, x0, #0x66b   ; =0x66b
    0x100b02020 <+140>: bl     0x100b0250c  ; symbol stub for: printf
    0x100b02024 <+144>: b      0x100b02034  ; <+160> at main.m:56:1
    0x100b02028 <+148>: adrp   x0, 0
    0x100b0202c <+152>: add    x0, x0, #0x66d   ; =0x66d
    0x100b02030 <+156>: bl     0x100b0250c  ; symbol stub for: printf
    0x100b02034 <+160>: ldp    x29, x30, [sp, #0x10]
    0x100b02038 <+164>: add    sp, sp, #0x20    ; =0x20
    0x100b0203c <+168>: ret

  1. 第 6-7 行表示让 w8 和 0x2 相减，结果存入 w8 并影响 cpsr 寄存器。w8 保存的是形参 10，与 case 最小值 2 相减，结果存入 x9。计这个差值为 D1
  2. 第 8 - 11 行，首先通过 ubfx x9, x9, #0, #32 清空 x9 高 32 位，只保留低 32 位的值，这里即是 D1，让 D1 与case 的最大最小差值（此处为 0xa，计这个差值为 D2）比较，如果最终无符号大于，表明 D1 跨越的范围大于 case 的最大最小值，说明不可能匹配成功，直接跳转到 default 分支或 switch 语句块的下一行执行，此处形参传入的是 10，在 case 最大值和最小值之间，所以会进入 switch 特有的查表跳转流程
  3. 第 12 - 17 行，先通过 page 偏移找到一个地址存入 x8，然后将之前存到栈区的只保留低 32 位的值放入 x11，后面的 ldrsw x10, [x8, x11, lsl #2] 表示将 x11 左移两位，再加上 x8，把结果作为地址寻址，将得到的值存入 x10，执行完毕后，x10 的值为 0xffffffffffffffe8，看起来像是一个负数，去掉最高位逐位取反后加 1，为 -24。x8 保存的是一个起始地址，把偏移量了 -24 后的地址放入 x9 中，接下来 br 语句以 x9 里面的值作为地址跳转。相比较 if-else ，这里只需要这一次跳转即可，无需逐个比较 case 的值
  4. 传入的 value 经过 x8 加上一个偏移量后，就可以得到真正要执行的地址。偏移量是传入的 value 决定的，那么 x8 处是什么呢？查看 0x0000000100b02040 处的内存数据，可以看到类似的负数有 11 个， case 最大值和最小值之差 10，再加上一个 default case 刚好就是 11。这个偏移值数组需要占用内存空间，case 分支差值跨越越大耗费的内存空间也大，编译器会决定 switch 编译后的汇编指令是查表跳转还是 if-else 形式的逐个 cmp+b，
    1
    2
    3
    4
    5
    (lldb) x/16 0x0000000100b02040
    0x100b02040: 0xffffff98 0xffffffe8 0xffffffa8 0xffffffe8
    0x100b02050: 0xffffffe8 0xffffffc8 0xffffffd8 0xffffffe8
    0x100b02060: 0xffffffe8 0xffffffe8 0xffffffb8 0xd10083ff
    0x100b02070: 0xa9017bfd 0x910043fd 0xb81fc3a0 0xb85fc3a8

总结

  • case 分支少于 4 个时，switch 的效率和 if-else 语句一样
  • case 分支多余 4 个且分支最大值和最小值差值合理（ arm64 时是少于等于 50 个，可能和具体的架构与编译器版本、代码优化级别有关）时，会有一个内存表来辅助计算跳转到分支的地址，得到地址后直接跳转，不在逐个比较，效率最高
  • case 分支最大值和最小值差值太大时，switch 会退化成 if-else 语句
  • 对效率要求敏感的代码，可将代码结构优化成符合 switch 的要求，提高代码执行效率

指针

Objective-C 里面少不了和各种各样的指针打交道，如果从底层汇编角度来看，指针到底代表什么呢？对指针类型做偏移操作，偏移值如何计算？

在 Objective-C 中，对象是指一块能存储数据并具有某种类型的内存空间，一个对象 a 它有值和地址 &a，运行程序时，计算机会为该对象分配存储空间，存储该对象的值，我们通过该对象的地址，来访问存储空间中的值。指针 p 也是对象，它同样有地址 &p 和存储的值 p，只不过，p 存储的数据类型是数据的地址。如果我们要以 p 中存储的数据为地址，来访问对象的值，则要在 p 前加解引用操作符 *，即 *p。

指针偏移

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
int *a;
a = (int *)100;
a = a + 3;
/*
👆 指针的加减和它指向的数据的宽度有关，加上 3 个 4 字节后，a 的值为 112
*/
int *b;
b = (int *)200;
int x = b - a;
/*
👆  a 和 b 之间间隔 88 字节，转换成 int 宽度为单位后 x 的值为 22
*/

int p[4] = {1,2,3,4};
int val = *p + 3;
printf("val = %d",val);
/*
👆 数组连续存放，p 的宽度为 4，偏移 3 个宽度后的值为 4
*/

多级指针

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
int **a;
a = (int **)100;
a = a + 3;
/*
👆 a 是指针类型了，宽度为 8，所以加 3 后，a 的值为 124
*/

char ** p1;
p1 = (char **)100;
char c = *(p1 + 2) + 2;
/*
👆 p1 是 char ** 类型，是指针，宽度为 8，(p1 + 2) 后，p1 为 116。
*(p1 + 2) 解引用，得到指向 char 类型的指针，宽度为 1，p1 为 118。
这里的解引用可能会 crash，因为 p1 指向的区域并不合法
*/

int p1[4][3] = {{1,2,3,4},
    {5,6,7,8},
    {9,'a','b','c'}};
int **pp = p1;
/*
👆 pp 可以看做存放了三个元素的数组，数组中的每个元素是一维数组（指针）
*/
int *temp1 = pp + 2;
/*
👆 pp 指向指针，宽度为 8，加 2 后相当于偏移了两个指针的宽度，
指向了 {9,'a','b','c'} 这一行首位置
*/
int *temp2 = *pp + 2;
/*
👆 *pp 解引用后，得到指向了指针（数组）类型，加 2，相当于偏移了两个 int 宽度，
指向了二维数组第一行的 3
*/
